ВВЕДЕНИЕ

Как-то незаметно к нам подкрался новый век – век информационных технологий. И кто бы мог подумать, ну хотя бы лет десять назад, что компьютеры займут такие основательные позиции в нашей жизни.

Компьютер сегодня перестал быть вещью самодостаточной, вызывающей восторг и удивление, это повседневный инструмент для решения широкого круга задач. Компьютер нашел место и дома, и на работе.

А чем автомобиль хуже? Тем более, что для многих автомобиль – и работа, а зачастую и второй дом. Да и вообще за последние несколько лет в продукции автомобильного производства заметно прибавилось электронной начинки, а автомобилисту все сложнее управляться с ней в одиночку.

Именно для желающих жить с комфортом везде и всегда, в том числе и в собственном автомобиле, для этого необходимы специальные устройства, которые способны заметно облегчить нелегкую жизнь автомобилиста. Называются такие устройства бортовыми или маршрутными компьютерами.

В настоящее время на автомобилях широко применяются электронные блоки управления (ЭБУ) двигателями типа Бош М1.5.4 (N), Январь-5.1.x., ВС5.1, Январь-7.2. Работу этих блоков невозможно проконтролировать без специальных приборов, которые всегда желательно иметь "под рукой". Однако даже простейшие из них довольно сложны и поэтому недешевы.

Кроме управления двигателем, вышеназванные ЭБУ, вырабатывают сигналы с датчиков скорости и расхода топлива, которые выведены в салон автомобиля на специальный разъем для подключения маршрутного компьютера. Маршрутный компьютер позволяет отобразить различные параметры: время в пути, время в движении, пройденный путь, общий расход топлива, расход топлива на холостом ходу, текущую скорость, а также широкий спектр величин, рассчитанных на их основе (средняя скорость пути, средняя скорость движения и т.д.).

Технически возможно, а экономически целесообразно объединить маршрутный компьютер и диагностический тестер в одно устройство.

Целью дипломного проекта является разработка маршрутного компьютера-тестера для автомобилей (МКТ), который устанавливается в салоне автомобиля на штатное место, предусмотренное для бортового компьютера.

1 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ МКТ

Маршрутный компьютер является мозгом машины и у него можно спросить, что в машине не работает или не попадает в заданные пределы нормы. Хотя, конечно, это не полный анализ, который может произвести квалифицированный мастер, но все же большую часть о состоянии машины выяснить можно. Количество функций современного бортового компьютера измеряется десятками, а для некоторых моделей переваливает за сотню.

Возможности:

- отображает все доступные параметры системы

- управляет доступными исполнительными механизмами

- регулирует СО

- показывает неисправности с текстовой расшифровкой ошибок!

- сбрасывает вышеуказанные ошибки

- показывает идентификационные данные блока управления

- пройденное расстояние от начала маршрута (в метрах).

- время нахождения на маршруте (включенное зажигание).

- время нахождения в движении (скорость движения не равна нулю).

- текущая скорость движения автомобиля (в км/час).

- средняя скорость движения на маршруте (в км/час).

- общий расход топлива на маршруте (в литрах).

- средний расход топлива на маршруте (в литрах на 100 км).

- мгновенный расход топлива (в литрах в час).

- остаток топлива в баке

- пробег на остатке.

- время разгона в указанном диапазоне скоростей

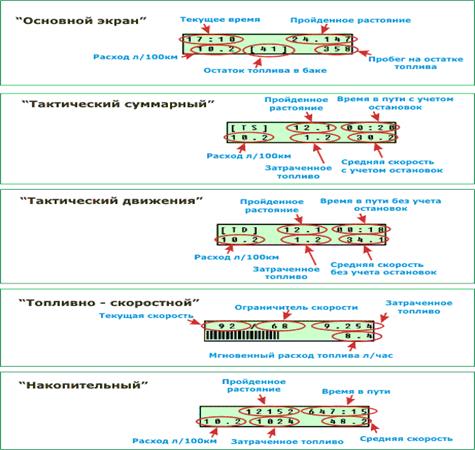

Мгновенные параметры

Самое первое, на что способен бортовой компьютер, это отображать мгновенные параметры: текущее время, скорость автомобиля, обороты двигателя, температуру двигателя, температуру в салоне и температуру наружного воздуха, остаток топлива в баке, бортовое напряжение и т.д. Многие возразят, что большинство этих значений можно увидеть по показанию индикаторов на панели приборов, и окажутся не правы. Точность показаний штатных систем оставляет желать лучшего, а самое главное, не поддается коррекции.

Скажем, при установке колес большего диаметра скорость вашего автомобиля при тех же оборотах двигателя будет выше. Однако штатный спидометр ничего не знает о ваших новых колесах и будет отображать неверную информацию. В то время, как большинство бортовых компьютеров позволят внести коррективы в работу и сообщат вам об истинном значении скорости.

Маршрутные параметры

С бортовым компьютером становится доступной информация о текущем расходе топлива, среднем расходе на 100 км, расходе топлива за текущую поездку, времени поездки, пройденном пути. Некоторые бортовые компьютеры умеют не только отображать информацию о совершенной поездке, но и помогут запланировать новую. Например, сообщат время, необходимое для преодоления пути, рассчитают рекомендуемую скорость, сообщат о нужном количестве бензина или о количестве километров, которые удастся преодолеть на остатке топлива.

Контроль над ситуацией

Возможность увидеть на экране ряд параметров – это приятно. Однако важно не только увидеть, но и вовремя среагировать на нештатную ситуацию. Здесь крайне полезной окажется возможность бортового компьютера постоянно контролировать ряд параметров и при необходимости оперативно сигнализировать об их изменении.

При нарушении работы системы охлаждения или в просто очень жаркий день можно не заметить, что температура двигателя превысила норму, в этом случае есть большой риск "закипеть", что в конечном итоге обернется серьезными проблемами для автомобиля. Бортовой компьютер ни на секунду не потеряет контроль над ситуацией и немедленно предупредит вас о перегреве двигателя звуковым сигналом. Точно так же он проконтролирует и предупредит о превышении рекомендуемой скорости движения, о значении бортового напряжения, о необходимости очередного техобслуживания.

Существуют системы, сохраняющие работоспособность автомобиля даже в случае выхода из строя того или иного датчика, чтобы вы могли добраться до автосервиса или гаража и устранить неисправность. Стратегия состоит в том, что при возникновении неисправности в цепи какого-то датчика компьютер заменит сигнал этого датчика на постоянное значение, хранящееся в памяти (Fale Safe Mode – параметр по умолчанию).

При переходе в режим ограниченной управляемости двигатель продолжает работать, хотя и с меньшей эффективностью. Некоторые системы управления настолько "сообразительны", что водитель даже может не заметить, что продолжает ехать с неисправностью. Только горящая сигнальная лампочка говорит о том, что с двигателем не все в порядке, либо его параметры работы не соответствуют принятым нормам.

При неисправности особо важных датчиков, определяющих режим работы двигателя, его экономичность и экологичность, таких как датчик расхода воздуха или датчик давления в коллекторе, температурный датчик – компьютер может ограничить динамические характеристики двигателя. После устранения неисправности система возвращается к нормальному функционированию.

Сервисные функции и диагностика двигателя

Для владельцев автомобилей с инжекторными двигателями бортовой компьютер превращается в личного автомеханика, который перед каждой поездкой произведет диагностику двигателя и узлов автомобиля и сообщит о наличии неполадок и причинах, вызвавших их.

Как работает бортовой компьютер

Автомобильный компьютер является прямым родственником настольной персоналки и работают они по схожей схеме. Компьютер получает некоторые исходные данные, обрабатывает их по заданной программе и выводит на экран в форме, понятной любому пользователю.

Исходные данные

В случае с персональным компьютером все достаточно ясно. Данные вводятся с клавиатуры, сканера или считываются с носителей информации, например, жесткого диска. Откуда же берет информацию бортовой автомобильный компьютер, и что она собой представляет? Все очень просто. Современный автомобиль кишит разного рода датчиками, актуаторами и блоками управления. Бортовой компьютер подключается в цепь датчиков, таких как уровень топлива, скорости, к цепи зажигания, к колодке диагностики, к датчику расхода топлива и другим системам. То есть вся информация, которой оперирует бортовой компьютер, была в автомобиле и до появления оного. Но увидеть мы могли лишь ее малую часть.

Обработка данных

Здесь стопроцентная аналогия с обычным компьютером. В памяти автомобильного бортового компьютера заложена программа, которая обрабатывает полученные данные. Скажем, получив информацию с датчика уровня и датчика расхода топлива, компьютер дает возможность спрогнозировать пробег на остатке топлива. Так же и по ряду других параметров.

Самое главное, на что стоит обратить внимание при разработке компьютера, это возможность вносить поправки в полученные данные. Как уже говорилось, бортовой компьютер сам ничего не замеряет, всю информацию о процессах, происходящих с вашим автомобилем, он получает от штатных систем. Как правило, информация эта обладает большой погрешностью. Как следствие, все значения, вычисленные на основании неверных данных, будут иметь мало общего с действительностью.

Программа хорошего бортового компьютера позволяет подстроить показания по расходу топлива, расчету скорости, пробегу и т.д. Отсутствие данной функции не позволит получить достоверную информацию от вашего бортового компьютера.

Отображение информации

Немаловажную роль играет способ отображения полученной и вычисленной информации. А это напрямую зависит от типа установленного дисплея.

Дисплей может быть цифровой, трех- или четырехразрядный. Для большей информативности этих дисплеев может быть два. Также встречаются модели с жидкокристаллическим дисплеем, похожие на те, что устанавливаются в мобильные телефоны. Бортовые компьютеры с этим типом дисплея наиболее удобны, однако цена их значительно выше.

2 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ СТРУКТУРНОЙ МКТ

Алгоритм функционирования и особенности построения практически любого диагностического тестера начального уровня, работающего по протоколу KWP2000 и подключенного к К-линии, следующие:

1)     Производится опрос клавиатуры и, в случае необходимости, модификация выбранного режима работы. Количество кнопок управления не превышает 4 штуки и выбор режима работы, которое осуществляется с помощью меню.

2)     Формируется запрос на ЭБУ, соответствующий заданному режиму работы. Виды запросов весьма многообразны, однако их содержание (за небольшим исключением, например запросов на изменение состояния исполнительных механизмов) постоянно.

3)     Ожидается ответ от ЭБУ и осуществляется прием данных при его получении. Длина принимаемого сообщения не превышает 128 байт.

4)     По истечении времени ожидания или завершении приема данных производится анализ сложившейся ситуации и в соответствии с ней возможна модификация заданного режима работы.

5)     При необходимости обновляется информация на индикаторе с преобразованием полученных из ЭБУ данных. Информация для пользователя должна выводиться в удобной форме, т.е. в виде развернутых буквенно-цифровых сообщений и подсказок, что требует применения знакосинтезирующего индикатора как минимум с 1 строкой на 16 символов (лучше 2*20). Объем информации для отображения в развернутом виде очень большой, что влечет за собой увеличение памяти для ее хранения. Полученные из ЭБУ данные, в некоторых случаях, должны быть пересчитаны по несложной формуле (точность вычислений при этом может быть невелика) и преобразованы из двоичной формы в символьный формат.

6)     Делается пауза, т.к. согласно протокола, запросы на ЭБУ должны выдаваться не раньше 100 мс по окончании предыдущего сеанса обмена, и все повторяется сначала.

Алгоритм функционирования и особенности построения маршрутного компьютера примерно следующие:

1)     Постоянно производится подсчет времени, импульсов с датчиков расхода топлива и скорости, а также измерение длительности между импульсами с датчика скорости.

2)     Производится опрос клавиатуры и, в случае необходимости, модификация выбранного режима работы. Количество кнопок управления не превышает 4 штуки и выбор режима работы осуществляется с помощью меню.

3)     Обновляется информация на индикаторе с преобразованием накопленных первичных данных. Информация для пользователя должна выводиться в удобной форме, т.е. в виде развернутых буквенно-цифровых сообщений и подсказок, что требует применения знакосинтезирующего индикатора как минимум с 1 строкой на 16 символов (лучше 2*20). Объем информации для отображения в развернутом виде очень большой, что влечет за собой увеличение памяти для ее хранения. Первичные данные должны быть пересчитаны по несложным формулам (точность вычислений при этом может быть невелика) и преобразованы из двоичной формы в символьный формат.

4)     Делается пауза, т.к. исходя из психофизиологических особенностей человека частота обновления информации не должна превышать 10Гц, и все повторяется сначала.

Как видно из вышесказанного, между функционированием устройства в режиме тестера или маршрутного компьютера много общего, что позволяет совместно использовать аппаратные и программные ресурсы.

С точки зрения построения программы, учитывая большой объем текстовых сообщений, все их желательно вынести за пределы внутреннего сравнительно небольшого ПЗУ микроконтроллера. Т.к. между обновлениями информации существует большая пауза (не менее 100 мс), а количество одновременно отображаемых символов невелико, то эти данные могут быть размещены во внешнем ПЗУ с последовательной выборкой и извлекаться оттуда по мере необходимости. Развивая эту идею, можно вынести во внешнее ПЗУ сами запросы, описание формул для пересчета различных параметров, а также и весь сценарий работы с меню. Таким образом, в микроконтроллере остается программа-монитор, которая осуществляет:

·                     инициализацию устройства;

·                     обработку прерываний;

·                     опрос клавиатуры;

·                     вывод на жидкокристаллический индикатор;

·                     передачу и прием данных из буфера по К-линии;

·                     формирование временных задержек;

·                     выдачу звуковых сигналов;

·                     считывание данных из внешнего ПЗУ, их интерпретацию и преобразование.

Такой подход и применен в предлагаемом устройстве, что позволяет легко наращивать и видоизменять набор контролируемых параметров, не затрагивая микроконтроллера.

Схема электрическая структурная представлена на чертеже АКВТ.230101.ДП00.10Э1.

Маршрутный компьютер-тестер состоит из следующих компонентов: микроконтроллер; интерфейс подключения к К-линии; пульт управления; дисплей; ПЗУ.

МКТ подключается к системе электрооборудования автомобиля в соответствии со схемой включения предусмотренной для бортового компьютера.

3 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ МКТ

3.1 Выбор элементной базы и разработка схемы электрической принципиальной МКТ

Задание для дипломного проектирования предусматривает создание МКТ, представленного на схеме электрической структурной АКВТ.230101.ДП00.10Э1.

Для того, чтобы МКТ обеспечивал выполнение своих рабочих функций с необ­ходимыми параметрами, используются в качестве элементной базы инте­гральные микросхемы (ИМС) и дискретные элементы.

В настоящее время существуют несколько вариантов логик цифровых микросхем: транзисторно-транзисторная логика ТТЛ, металл-окисел-проводник МОП и эммиторно-связная логика ЭСЛ.

Отметим, что микросхемы МОП разрабатывали после внедрения в аппаратуру первых серий ТТЛ, поэтому во многом копировали их структуру. Большое распространение получили микросхемы КМОП – комплиментарные полевые транзисторы со структурой МОП. Микросхемы КМОП почти не потребляют электроэнергию от источника питания во время ожидания. При обработке сигналов ток потребления микросхем тем выше, чем выше быстродействие схемы.

Микросхемы ТТЛ также как и КМОП отвечают таким требованиям, как минимальное потребление энергии, но КМОП имеют наименьшие габариты и вес. Микросхемы логики КМОП целесообразно использовать в бортовых условиях работы.

ЭСЛ – это самая быстродействующая логика, но является самой спорной. Потребителей отпугивает очень большая рассеиваемая мощность.

Основным требованием к блоку является обеспечение минимального потребления электроэнергии, высокая надежность и минимальные габаритные размеры.

Маршрутный компьютер тестер рассчитан на бортовые условия эксплуатации, что следует учитывать при выборе элементной базы.

Выбор микроконтроллера:

В качестве микроконтроллера выбираем микроконтроллер AT89S53, 8-ми разрядный микроконтроллер с Flash памятью объемом 12 Кбайт семейства AT89S.

Использование микроконтроллеров АТ89 позволяет получить более высокие результаты при создании микроконтроллерных систем в плане снижения энергопотребления (за счет полностью статической структуры) и сокращения аппаратных затрат.

AT89S53 наиболее подходит к разрабатываемому блоку и сочетает в себе все функции ранее разработанных МК семейства AT89S. Поддерживает пословную и постраничную запись, используемую при программировании, а так же и побайтную запись, что очень важно при программировании.

Микроконтроллеры серии АТ89, изготовлены по КМОП (CMOS) технологии.

Основные преимущества перед другими моделями:

1) Совместимость с ИС семейства MCS 51

2) 12 Кбайт внутрисистемно-программируемой загружаемой Flash памяти:

3) Последовательный SPI- совместимый интерфейс для загрузки программ

4) Ресурс: 1000 циклов записи/ стирания

5) Напряжение питания от 4 В до 6 В

6) Полностатический режим работы: от 0 Гц до 24 МГц

7) Трехуровневая защита программирования памяти

8) Встроенная 256 х 8 бит RAM

9) 32 программируемые линии I/O

10) Три 16 – ти разрядных таймера/ счетчика

11) 9 источников прерывания

12) Программируемый последовательный канал UART

13) Последовательный SPI – совместимый интерфейс

14) Экономичные режимы ожидания (Idle) и отключения (Power – down)

15) Пробуждение из режима отключения (Power Down) по прерыванию

16) Программируемый следящий таймер

17) Двойной указатель данных

18) Флаг отключения питания

Описание:

AT89S53 представляет собой экономичный, высокопроизводительный, 8-ми разрядный CMOS микроконтроллер с, загружаемой, программируемой и стираемой ROM памятью объемом 12 Кбайт. Производится с применением технологии энергонезависимой памяти с высокой плотностью размещения, разработанной корпорацией Atmel, и имеет совместимость с, широко используемым, стандартным набором инструкций, и расположением выводов стандарта 80С51. Наличие встроенной Flash памяти с поддержкой функции загрузки позволяет производить внутрисистемное перепрограммирование программного кода посредством последовательного SPI – интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря объединению универсального, 8-ми разрядного CPU и загружаемой Flash памяти на одном кристалле, микроконтроллер Atmel AT89S53 имеет высокую производительность, гибкость в применении, и конкурентоспособную себестоимость для широкого спектра встраиваемых систем управления.

Загружаемая Flash память имеет возможность изменения одного байта за раз, а обращение к ней производится посредством последовательного SPI интерфейса. Удержание активного уровня сигнала инициализации RESET принудительно переводит шину SPI в режим последовательного программирующего интерфейса и обеспечивает возможность записи, или чтения программной памяти, в случае, если бит 2 блокировки (Lock bit 2) не был активирован.

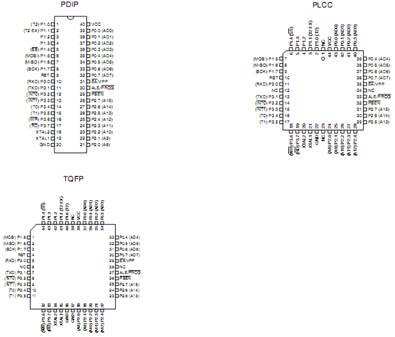

Рисунок 3.1 – Конфигурация выводов

Выбираем тип корпуса TQFP.

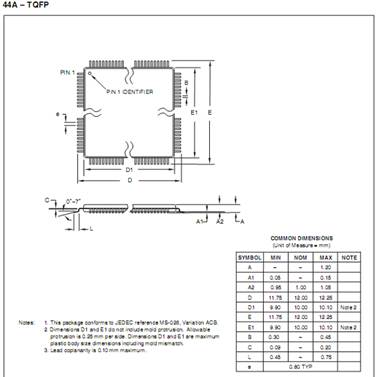

Рисунок 3.2 – Парамерты корпуса TQFP

Более подробная информация о микросхеме находиться в Datasheets производителя.

Выбор ПЗУ:

Задание для дипломного проектирования предусматривает использование ПЗУ для хранения констант заведомо известных показаний. Для хранения заведомо известных показаний потребуется память не менее 64кб.

В качестве ПЗУ выбираем память AT24C64, 65536 битная серийная электрически стираемая и программируемая память только для чтения (EEPROM), организованная как 8192 слова по 8 бит каждое той же фирмы производителя, что и микроконтроллер, производства компании Atmel.

Выбираем тип корпуса PDIP.

Рисунок 3.3 – Конфигурация выводов

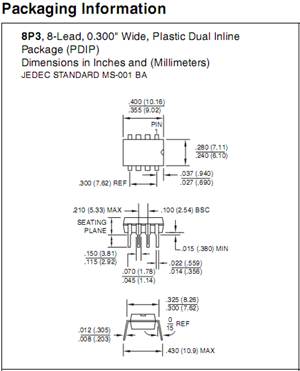

Рисунок 3.4 – Параметры корпуса PDIP

Выбор интерфейс для подключения к диагностической линии автомобиля:

В качестве микросхемы выполняющей функцию интерфейса для подключения к диагностической линии автомобиля выбираем ИМС МС33290, производства компании Моторола.

ИМС МС33290 - интерфейс подключения к диагностической линии автомобиля. Является последовательным интерфейсом связи, предназначенным для обеспечения двунаправленной полудуплексной связи взаимодействия с автомобильной диагностической системой управления. Предназначен для взаимодействия устройств на основе микроконтроллеров и электронного блока управления через специальный ISO K-линию.

Рисунок 3.3 – Конфигурация выводов

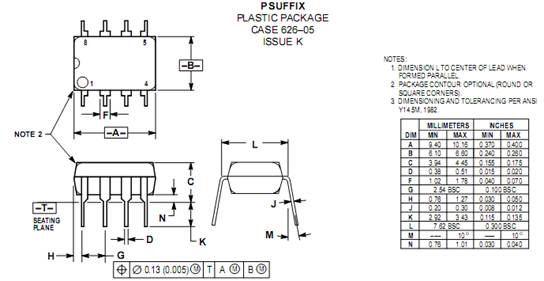

Рисунок 3.4 – Параметры корпуса

Выбор микросхемы часов реального времени.

В качестве ИМС выполняющей функцию часов выбираем микросхему M41T56.

M41T56 - серийные часы реального времени.

Особенности:

1) 32KHz кварцевый генератор

2) Последовательный интерфейс.

3) 5V ± 10% питающего напряжения

4) Батарея питания 450nA (TYP на 3V)

Выбор микросхемы формирования входного сигнала произвольной формы в цифровые сигналы.

Для реализации функции формирования входного сигнала произвольной формы в цифровые сигналы выбираем микросхему SN7413 - два триггера Шмитта с элементом 4И-НЕ на входе.

Выбор ЖК-индикатора

Для отображения информации необходим двухстрочный 16-ти символьный русифицированный ЖК-индикатор со светодиодной подсветкой. Данный индикатор может быть любой фирмы изготовителя, главное соблюсти следующие требования: - контроллер ЖКИ- русифицированный, 2 строки 16 символов.

Главное при выборе учесть совместимость ЖК-индикатора с микроконтроллером. Кроме Data Vision испытывались индикаторы фирм PowerTips, Wintec, Bolymin и ещё неизвестных производителей, работоспособность прибора не нарушалась. Индикатор - самый дорогой компонент МКТ.

Выбираем индикатор MT-16S2D-2YLG.

MT-16S2D-2YLG ЖКИ индикатор 2 строки 16 символов англо-русский, с подсветкой.

3.2 Описание принципа работы и настройка МКТ

Схема электрическая принципиальная представлена на чертеже АКВТ.230101.ДП00.10Э3.

Схема питания МКТ питается от бортовой сети автомобиля, в которой возможны значительные броски питания и помехи. Для исключения неблагоприятных факторов предназначен ряд дополнительных элементов. Для защиты схемы от «переполюсовки» служит диод (VD1). Данный диод с прямым током не менее 300 mA. Для защиты схемы от бросков по питанию служат специальные автомобильные варисторы R5 и R17

Интерфейс подключения к диагностической линии автомобиля (k-line) выполнен на специализированной микросхеме МС33290, которая может быть заменена на МС33199 или L9243, Si9243.

Биполярные транзисторы - любые маломощные n-p-n, микросхему часов DD1 M41T56 можно заменить на DS1307, пьезоизлучатель ВА1 - обязательно со встроенным генератором.

Загрузка программы в микроконтроллер. Микроконтроллер программируется через параллельный порт (LPT). Схема подключения микроконтроллера (через разъем X1) к LPT порту компьютера приведена в самой программе программирования. Необходимо учесть, что максимальная длина кабеля, соединяющего микроконтроллер с компьютером не должна превышать 20-30 см.

Настройка МКТ

В первую очередь необходимо:

- проверить отсутствие замыкания по питанию (между линиями +5В и GND). При отсутствии замыкания подается напряжение питания (12В) и необходимо убедиться в наличии +5В во всех точках схемы, куда +5В должны приходить.

- формирование сигнала "Сброс". При включении питания на выводе 9 RSТ микроконтроллера (МК) DD5 должна кратковременно появляться логическая "1", а затем все время держаться уровень логического нуля.

- работа внутреннего генератора МК. На выводах 18 и 19 МК должен быть синус частотой 12 мГц, а на выводе 30 (ALE) должен быть меандр с частотой 2 мГц.

- правильность адресации к памяти программ. На выводе 29 (PME) МК должен быть уровень логической "1". Если на выводе PME присутствует постоянная генерация - то контроллер работает с внешней памятью программ – необходимо убедится в наличии уровня логической "1" на выводе 31 (DEMA) МК. Если на выводе PME периодически появляются пачки импульсов - происходит выход программы за пределы внутренней памяти программ, чего не должно быть. Скорее всего, микроконтроллер "чистый" или неверно запрограммирована программа.

После старта программа инициализирует последовательный порт и системный таймер (что никак не отражается на выводах МК), а затем инициализирует ЖКИ: на порт P2 микроконтроллера выставляются команды, сопровождаемые импульсами единичной полярности на вход E ЖКИ. После записи каждой команды МК переводит все линии порта P2 в единичное состояние и начинать опрашивать готовность ЖКИ, выдавая импульсы единичной полярности на вход Е ЖКИ. Если по какой-либо причине индикатор не выставляет флаг готовности, программа зацикливается на опросе готовности ЖКИ.

После инициализации экран ЖКИ должен очиститься и на него выводится, какой либо текст. Вывод текста аналогичен программированию ЖКИ. Если на дисплее горят черные квадраты, то необходимо отрегулировать яркость свечения индикатора потенциометром R4. При очищенном экране черных квадратов не должно быть видно (или они должны быть еле заметны).

4 РАСЧЕТНАЯ ЧАСТЬ

4.1 Расчет потребляемой мощности МКТ

На основании схемы электрической принципиальной МКТ определим потребляемую мощность схемы по формуле

, ( 4.1)

где Pn - потребляемая мощность одной микросхемы;

N - количество микросхем одного типа;

При определении потребляемой мощности каждой микросхемы будем пользоваться справочными данными, в случае их отсутствия мощность ИМС будем рассчитывать по формуле

, (4.2)

где Р - мощность потребляемая микросхемой;

Uпит - напряжение питания микросхемы;

Iпот - ток, потребляемый микросхемой

Справочные данные, необходимые для расчёта потребляемой мощности приведены в таблице 4.1

Таблица 4.1

Просуммировав эти мощности, получим суммарную потребляемую мощность блока: Роб = 376,5 мВт

4.2 Расчет надежности МКТ

Надежность - это свойство изделия выполнять заданные функции, сохраняя во времени значения установленных эксплуатационных показателей в допустимых пределах, соответствующих принятым режимам и условиям использования, технического обслуживания, ремонта, хранения и транспортирования.

К основным показателям надежности относятся:

1) вероятность безотказной работы;

2) интенсивность отказов;

3) наработка на отказ или среднее время безотказной работы;

Вероятность безотказной работы - это вероятность того, что в заданный интервал времени не произойдет ни одного отказа. Вероятность безотказной работы определяется по формуле

, (4.3)

где P(t) - вероятность безотказной работы (вероятность того, что в пределах заданной наработки, при заданных условиях отказа не произойдет);

е - основание натурального логарифма;

 - интенсивность отказов;

t - время безотказной работы.

Величина t показывает, какая часть элементов по отношению к общему количеству исправно работающих элементов в среднем выходит из строя за единицу времени.

Интенсивность отказов рассчитывается как сумма интенсивности отказов всех элементов блока. Интенсивность отказов элемента рассчитывается по формуле

, (4.4)

где  - интенсивность отказов при нормальных условиях;

кн - коэффициент нагрузки;

ку - коэффициент условий;

кТ - температурный коэффициент.

Коэффициент, учитывающий условия работы:

ку=1 - лабораторные условия;

ку=10 - стационарные условия;

ку= 100-700 - бортовые условия;

ку>700 - космические условия.

Температурный коэффициент (кТ) находится в зависимости от совокупности воздействующих факторов и учитывает нагрев конструкции.

Коэффициент нагрузки характеризует электрический режим использования ЭРЭ и ИМС. Для разного вида элементов нагрузкой могут быть и являться различные параметры. Для резисторов, транзисторов - отношение мощности рабочей к номинальной; для конденсаторов - отношение рабочего напряжения к номинальному; для микросхем - отношение коэффициента разветвления рабочего к номинальному.

Коэффициент нагрузки резисторов рассчитывается по формуле (4.5), конденсаторов - по формуле (4.6), а ИМС - по формулам (4.7) и (4.8)

, (4.5) где Рраб - нагрузка на резистор в рабочем режиме;

Рном - номинальная нагрузка.

, (4.6)

где Uраб - напряжение на конденсаторе в рабочем режиме;

Uном - напряжение номинальное.

, (4.7)

где Рраб - нагрузка на ИМС в рабочем режиме;

Рном - номинальная нагрузка ИМС.

, (4.8)

где Краз.раб - рабочий коэффициент разветвления;

Краз.ном - номинальный коэффициент разветвления.

Подставив справочные данные в формулы (4.5), (4.6), (4.7), (4.8), рассчитал коэффициенты нагрузки, которые приведены в таблице 4.2.

Согласно техническому заданию на дипломный проект условия эксплуатации бортовые (Ку = 100).

Среднее время наработки на отказ рассчитывается по формуле

, (4.9)

где  - интенсивность отказов блока;

Тср - среднее время наработки на отказ (ожидаемая наработка объекта до первого отказа)

С учетом того, что данная схема используется в бортовых условиях (ку=100) значение  = 0,00001327.

Подставив в формулу (4.9) рассчитанное значение  найдем среднее время наработки на отказ:

Подставив в формулу (4.3) расчетное значение  найдем вероятность безотказной работы блока для t=10000, аналогично найдем значение вероятности безотказной работы для различных значений t:

Результаты расчетов представлены в таблице 4.2

Таблица 4.2

Данные для построения графика зависимости P(t):

t=1000 P(t)=0,997

t=5000 P(t)=0,981

t=10000 P(t)=0,972

t=20000 P(t)=0,946

t=30000 P(t)=0,911

t=40000 P(t)=0,882

t=50000 P(t)=0,854

t=60000 P(t)=0,816

t=70000 P(t)=0,784

t=75000 P(t)=0,785

По полученным данным построим график зависимости P(t)

Рисунок 4.1 - График зависимости P(t)

5 КОНСТРУКТОРСКАЯ ЧАСТЬ

5.1 Описание конструкции МКТ

Большое внимание в настоящее время при конструировании устройств уделяют повышению надежности конструкции, уменьшению габаритов и веса изделия, механизации и автоматизации технологического процесса изготовления того или иного изделия.

Разработанная конструкция МКТ выполнена на двухсторонней печатной плате, изготовленной по типовому технологическому процессу комбинированным способом.

Использование двухсторонней печатной платы позволило сократить материальные и трудовые затраты, использовать средства механизации и автоматизации в процессе изготовления печатной платы, сборки и монтажа.

В качестве материала для изготовления двухсторонней платы использован фольгированный стеклотекстолит СФ-2-35, толщиной 0,8 мм, обладающий хорошим сцеплением с металлом (проводящим слоем), проницаемостью более 7.

Для обеспечения максимального быстродействия и помехоустойчивости схемы МКТ в разрабатываемой конструкции предусмотрено следующее:

- конденсаторы устанавливаются на той же стороне платы, на которой непосредственно находятся ИМС,

- для подведения напряжения питания и подключения шины «земля» используются крайние контакты электрического разъема,

- проводники по максимуму короткие и располагаются на различных сторонах платы и перекрещиваются под углом 45 или 90 градусов,

Для соблюдения эксплуатационных требований корпуса ИМС располагаются линейно и многорядно.

Конструкция блока используется в бортовой условиях. Максимальные геометрические размеры платы ограничиваются свободным пространством в корпусе. Максимальные габаритные размеры обеспечиваются рациональным взаимным расположением элементов и повышением плотности монтажа.

Для улучшения теплоотвода элементы установлены на плату с зазором.

В данной конструкции блока использованы ИМС со штыревыми выводами, которые выдерживают большие механические нагрузки.

При разработке печатных проводников схемы учены следующие требования:

1)      шаг координатной сетки 2,5 мм;

2)      минимальный зазор между соседними проводниками не менее 1,5 мм;

3)      толщину и ширину проводников определяется в зависимости от материала диэлектрика и плотности тока;

4)      минимальная ширина проводников не менее 1,5 мм;

5)      отверстия для конденсаторов, микросхем, резисторов металлизированы Ф 1,5 мм;

6)      ширина проводников питания по контуру платы не менее 5 мм.

Рекомендации по размещению элементов устройства на плате можно свести к нескольким:

1)      функциональные узлы должны быть размещены компактно;

2)                элементы излучения и приема сигнала должны иметь как можно более короткие провода подключения.

На печатной плате располагаются микросхемы 7805, LM2931, M41T5, 24C64, MC33290, SN7413N, AT89S53 и ЭРЭ с зазором не менее 2 мм для лучшего охлаждения элементов.

Микросхемы расположены на одной стороне печатной платы. Способ установки обеспечивает доступ и замену любой микросхемы.

Для обеспечения помехоустойчивости на плате установлены 12 конденсаторов. Микросхемы, конденсаторы и резисторы распределены равномерно по всей площади печатной платы. На каждую микросхему приходится не менее 0,05 мкФ. Для увеличения защиты от воздействий внешней среды печатная плата покрыта двойным слоем лака УР-231, который повышает электрическую изоляцию схемы, механическую прочность, хорошо защищает конструкцию от влаги и пыли.

5.2 Определение уровня унификации МКТ

Необходимость в сокращении сроков разработки и освоения массового производства электронных вычислительных машин и систем, состоящих из большого числа элементов, остро ставится вопрос о проведении стандартизации и унификации узлов, отдельных конструкций, отдельных функциональных ячеек.

Унификация устройства - это приведение изделий к единообразию на основе установления рационального числа их разновидностей, что повышает технологичность конструкции, т.е. изделие должно отвечать всем эксплуатационным требованиям, может быть изготовлено в данных условиях с наименьшими затратами времени, труда, материалов при использовании наиболее прогрессивных, экономически оправданных методов производства.

Количественно уровень стандартизации и унификации определяется коэффициентом применяемости и коэффициентом повторяемости.

Коэффициент применяемости Кпр - определяет какова доля неоригинальных сборочных единиц и деталей по сравнению с общим количеством сборочных единиц и деталей в конструкции. Коэффициент применяемости рассчитывается по формуле

Кпр = (Nст + Nз + Nун)/(Nст + Nз + Nун + Nор), (5.1)

где Nст - число стандартных деталей;

Nз - число заимствованных деталей;

Nун - число унифицированных деталей;

Nор - число оригинальных деталей.

В данной схеме к стандартным деталям относятся резисторы и разъем, унифицированным относятся микросхемы, конденсаторы, транзисторы, диоды, оригинальным - плата печатная.

В соответствии с формулой (5.1) определим коэффициент применяемости, учитывая что:

1) конденсаторов - 12 шт.;

2) микросхем - 5 шт.;

3) плата печатная - 1 шт.;

4) разъем - 2 шт.;

5) транзисторов - 4 шт.;

6) диодов - 10 шт.;

7) резисторов - 32 шт.

Кпр = 0.98

Коэффициент повторяемости Кпов определяет отношение общего числа изделий к числу наименований.

Коэффициент повторяемости рассчитывается по формуле

Кпов = Nобщ / Nн , (5.2)

где, Nобщ - общее количество деталей в конструкции;

Nн - число наименований.

В данной конструкции Nобщ равно 70 , а Nн равно 15. В соответствии с формулой 5.2 определим коэффициент повторяемости.

Кпов = 4,7

Для реализуемого модуля определили следующие коэффициенты:

1) коэффициент применяемости Кпр = 0.98;

2) коэффициент повторяемости Кпов = 4,7.

Из полученных данных можно сделать вывод, что данная конструкция имеет высокий коэффициент применяемости и достаточно высокий коэффициент повторяемости, что играет важную роль при серийном производстве.

6 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

Важнейшим направлением научно-технического прогресса является автоматизация и механизация производства. Современный этап автоматизации опирается на новейшие достижения в области микроэлектроники, применение вычислительной техники пятого поколения.

Большой вклад в решение проблемы сокращения сроков подготовки производства, запуска новых изделий вносит разработанная в нашей стране единая система технологической подготовки производства (ЕСТПП).

ЕСТПП – установленная стандартом система организации и управления производством, система технологической подготовки производства (ТПП), предусматривающая широкое применение прогрессивных процессов, стандартной технологической оснастки и оборудования, средств автоматизации и механизации производственных процессов (ЕСТПП ГОСТ 14.001 – 73). Основное назначение ЕСТПП заключается в обеспечении единого для всех предприятий порядка выбора и применения методов и средств технологической подготовки производства. Для предприятий, выпускающих электронно-вычислительную аппаратуру (ЭВА) следующие основные задачи ТПП:

1) Обеспечение технологичности конструкции изделия;

2) Разработка технологических процессов;

3) Проектирование и изготовление средств технологического оснащения (нестандартного оборудования, приспособлений, спец. инструмента, нестандартных установок для контроля, испытаний и т.д.);

4) Организация и управление процессом ТПП;

5) Разработка норм времени.

6.1 Разработка техпроцесса сборки и монтажа МКТ

Согласно заданию на дипломное проектирование предусмотрена разработка техпроцесса сборки маршрутного компьютера-тестера для автомобилей. Исходными данными являются документы: сборочный чертеж АКВТ.230101.ДП00.10СБ, схема электрическая принципиальная АКВТ.230101.ДП00.10Э3, а также нормативные документы и ГОСТы.

Технологическим процессом сборки называется совокупность операций, в результате которых детали соединяются в сборочные единицы, а сборочные единицы – в изделие. Изделием называется любой предмет или набор предметов производства, подлежащих производству на предприятии. Изделия основного производства предназначены для поставки, а вспомогательного производства – только для собственных нужд.

Деталь или сборочная единица, с которой начинается сборка, называется базовой деталью. Такой деталью МКТ является печатная плата. Совокупность операций, в результате которых осуществляется электрическое соединение элементов, называется печатным монтажом.

Применение печатного монтажа повышает надежность, обеспечивает повторяемость параметров от образца к образцу, позволяет более широко механизировать и автоматизировать производительность деталей, микро миниатюризировать размеры изделия (в МКТ выполнен двусторонний монтаж печатных плат, с расположением на них микросхем со штыревыми выводами).

Сборка изделий является наиболее ответственным этапом производственного процесса. Технология сборки отличается большим разнообразием: в зависимости от последовательности выполнения сборочных соединений, способов их осуществления, применения оборудования и технологической оснастки. Сборка сборочных единиц должна производится независимо и параллельно, что уменьшает технологический цикл изготовления изделия.

В разработанном техпроцессе применены типовые операции:

1) подготовка навесных элементов к монтажу, состоящая из входного контроля рихтовки формовки, обрезки и лужение выводов и размещения элементов в технологической таре;

 2) установка навесных элементов на печатную плату по ОСТ 4.010.030 позволяет автоматизировать техпроцесс сборки и пайки. В разработанном техпроцессе применены типовые операции: подготовка элементов к монтажу, состоящая из входного контроля, рихтовки, обрезки, лужения выводов, расконсервировании и маркировки печатной платы, нанесения защитного слоя после сборки. В техпроцессе сборки применяются типовые специфические операции склеивание, регулировка, испытание на вибро и удароустийчивость.

3) получение контактных соединений выводов элементов с печатным монтажом методом пайки.

Применение минимального числа разнотипных ЭРЭ, типоразмеров корпусов ЭРЭ и ИМС, а так же элементов, не требующих дополнительного крепления на плате, повышает технологичность конструкции.

Формовка выводов ЭРЭ и ИМС по ОСТ 4.010.030 позволяет механизировать и автоматизировать техпроцесс сборки.

Применение ЭРЭ И ИМС со штыревыми выводами позволяет применить групповую пайку.

В техпроцессе сборки применены специфические операции склеивания, регулировки, климатические испытания.

Испытания влагоустойчивости проводят с целью определения способности изделия сохранить внешний вид, работоспособность и заданные параметры в условиях повышенной влажности. Для этого испытуемое изделие помещают в камеру влажности в положении, обеспечивающие свободный доступ влажного воздуха в глубь изделия: открывают крышки, щитки панелей и т.д. В камере устанавливают температуру 40С, после чего повышается влажность до 95 – 98 %. Испытуемое изделие выдерживают в этих условиях в течении 2 – 10 суток.

Ежесуточно изделие включают на 1 час для проверки работоспособность и измерения параметров. По окончанию испытаний, спустя 6 – 12 часов после выдержки в нормальных условиях, производят внешний осмотр и измерение параметров.

В данном техпроцессе необходимо использовать следующее оборудование: автомат рихтовки микросхем СГ2488, автомат для рихтовки ЭРЭ ГГ1422-4009, автомат для формовки выводов микросхем ГГ2126, автоотпайки АП-10.

Таблица 6.1 - Техпроцесс сборки и монтажа

Комплект технологической документации: комплектовочная и маршрутная карты, представлен.

7 ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ

7.1 Оценка технического уровня МКТ

В условиях расширяющегося рыночного производства, усиливаются темпы обновления, и увеличивается разнообразие видов продукции и применяемой для их производства техники и технологий.

Используя основные из перечисленных критериев, рассчитывается интегральный технический показатель качества изделия. Затем оцениваются коэффициенты весомости данных критериев в общем показателе качества по шкале относительной значимости в диапазоне от 1 до 10, приводится бальная оценка степени удовлетворения каждого варианта данному критерию экспериментальным методом и рассчитывается интегральный показатель качества нового изделия по формуле

 , (7.1)

где m - количество критериев,

b - удельное значение данного критерия в общем показателе качества,

Aб - значение данного критерия для базового варианта,

Aв - значение данного критерия для внедряемого варианта,

Для расчета интегрального показателя качества изделия составляем таблицу 7.1.

Таблица 7.1 - Данные для расчета Киб и Кив

В соответствии с формулой (7.1) и данными таблицы 7.1, рассчитываем интегральный показатель качества маршрутного компьютера тестера для автомобилей.

Кив = 15,7/10

Кив = 1,57

Интегральный показатель качества больше единицы, что свидетельствует об улучшении характеристик изделия.

7.2 Расчёт затрат на техническую подготовку производства

Техническая подготовка производства – это совокупность работ по проектированию и внедрению устройства. Техническая подготовка производства включает в себя этапы по предварительной подготовке к разработке темы, проектированию, разработке программного обеспечения устройства, составлению отчета о проделанной работе. Реализация перечисленных этапов требует определённых затрат времени и материальных средств. Затраты на техническую подготовку производства рассчитаны в таблице 7.2

Таблица 7.2 - Затраты на техническую подготовку производства

Стоимость этапов ТПП можно рассчитать по формуле

Стпп = Сч* ΣТ, (7.2)

где Стпп – стоимость этапов ТПП, руб;

Сч – средняя стоимость одного часа инженерно-технических работ, руб

(принять Сч = 40 руб);

ΣТ – суммарная трудоемкость всех этапов разработки.

Стоимость ТПП в соответствии с формулой (7.2):

Стпп = 40 * 133;

Стпп = 5320 руб.

7.3 Расчёт затрат на разработку и отладку программы

Для функционирования системы нужен программный продукт. Для расчета капитальных затрат на программный продукт нужно знать себестоимость программы. Исходные данные для расчета себестоимости программы представлены в таблице 7.3

Таблица 7.3 - Себестоимость программы

Трудоёмкость создания программного продукта рассчитывается по формуле

, (7.3)

где Tпр – ожидаемая трудоемкость программы, день;

Тmin (Tmax) – наименьшая (наибольшая) трудоемкость по экспертным оценкам, час.

В соответствии сформулой:

Тпр = (2 * 150 + 3 * 120) / 5

Тпр = 132 час

Себестоимость программы рассчитывается по формуле

Спр = Сч * Тпр * 1.1 * 1.26 + Тм * Счмв + Сч * Тпр * 0.5, (7.4)

где Спр – себестоимость программы, руб;

Сч – стоимость одного часа работы программиста, руб;

Тпр – трудоемкость программы, час;

1.26 – коэффициент, учитывающий отчисления на социальные нужды;

0.5 – коэффициент накладных расходов;

Тм – машинное время, час;

(Тм=50%Тпр)

Счмв – стоимость одного часа машинного времени, руб.

Себестоимость программы в соответствии с формулой (7.4):

Спр = 35 * 132 * 1,1 * 1,26 + 20 * 66 + 0,5 * 35 * 132

Спр = 6403,32+1320+2310 руб.

Спр = 10033,32 руб.

7.4 Расчёт себестоимости МКТ

Себестоимость – сумма затрат в денежной форме, связанных с изготовлением и реализацией продукции. Затраты делятся на прямые и косвенные.

Прямые – непосредственно связаны с выпуском изделия и определяются на основании действующих норм и нормативов. Это затраты на основные и вспомогательные материалы, полуфабрикаты, комплектующие, заработная плата основных производственных рабочих с начислениями.

Косвенные затраты – это расходы на содержание и эксплуатацию оборудования, общецеховые, общезаводские, внепроизводственные.

При расчете полной себестоимости необходимо знать значение каждого вида затрат.

Основные материалы остаются в составе изделия. Это припои, лак и другие.

Вспомогательные материалы – средства для выполнения технологических операций. Это канифоль, спирт, бензин и другие. Элементарная база определяется на основании чертежа изделия.

Основная заработная плата производственных рабочих представляет собой сумму сдельных расценок, определяемых по формуле

РС = ЧТС * tшт ,           (7.5)

где РС – расценка сдельная на операцию, руб;

ЧТС – часовая тарифная ставка разряда выполняемой операции, руб;

tшт – норма штучно – калькуляционного времени (для серийного производства) на данную операцию, час.

7.4.1 Расчет стоимости основных и вспомогательных материалов

Исходными данными для расчёта являются количество паек в изделии, определяемое на основании чертежа, таблицы удельных норм расхода основных и вспомогательных материалов, источником которых является отраслевое предприятие. Количество паек в изделии всего 420, в т.ч. с лужением 109.

Норма расхода материала на одно изделие определяется на основании удельных норм расхода, представленных в таблице 7.4.

Таблица 7.4 - Расхода материала

Для каждого вида материалов расчёт стоимости производится по формуле

 ,           (7.6)

где М - стоимость данного материала на одно изделие, руб;

Ц - оптовая цена единицы данного материала, руб;

Н - норма расхода данного вида материала.

Припоя ПОС-61 на пайку выводов и обслуживание требуется:

H1 = 0,01/100*420

H1 = 0,0838

H2 = 0,01/100*108

H2 = 0,0166

Сводная норма расхода припоя (Нприп) на одно изделие рассчитывается по формуле

Hприп = H1 + H2, (7.7)

Hприп = 0,0838+0,0166

Hприп = 0,1004

Расход лака УР-231 зависит от покрываемой поверхности, количества слоев и количества сторон платы. Размер платы 0,15 * 0,14.Норма расхода лака при трёхслойном покрытии платы S=0,021 м² составляет:

H3 = 0,6 * 0,021 * 2

H3 = 0,0252

Расход канифоли сухой на пайку и лужение выводов:

H4 = 0,001/100*420

H4 = 0,00838

H5 = 0,0015/100*108

H5 = 0,00249

Сводная норма расхода канифоли (Нкан) рассчитывается по формуле

Hкан = H4 + H5, (7.8)

Hкан = 0,00838+0,00249

Hкан = 0,01087

Расход спирта технического на промывку паек, на лужение выводов, на обезжиривание платы перед покрытием лаком, на разведение канифоли:

H6 = 0,0065/100*420

H6 = 0,05447

H7 = 0,0065/100*108

H7 = 0,01079

H8 = 1,5*0,021*2

H8 = 0,063

Сводная норма расхода спирта технического (Hсп) рассчитывается по формуле

Hсп = H6 + H7 + H8, (7.9)

Hсп = 0,05447+0,01079+0,063

Hсп = 0,12826

Аналогично расчёту спирта технического выполняется расчёт по бензину:

H9 = 0,04/100*420

H9 = 0,3352

H10 = 0,004/100*108

H10 =0,0064

H11 =1,5*0,021*2

H11 =0,063

Сводная норма расхода бензина рассчитывается по формуле

Hбен. = H9 + H10 + H11, (7.10)

Hбен =0,3352+0,0064+0,063

Hбен =0,4046

Расход кистей художественных при пайке соединений, при покрытии лаком:

H12 = 0,01/100*420

H12 =0,0838

H13 =1*0,021*2

H13 =0,042

Сводная норма расхода кистей художественных Hкх рассчитывается по формуле

Hкх = H12 + H13, (7.11)

Hкх = 0,0838+0,042

Hкх =0,1258

Расход х/б перчаток на пайку выводов, на лужение проводов, покрытие платы лаком:

H14 =0,01/100*420

H14 =0,0838

H15 =0,01/100*108

H15 =0,0166

H16 =1*0,021*2

H16 =0,042

Сводная норма расхода перчаток (Нпер) рассчитывается по формуле

Hпер = H14 + H15 + H16, (7.12)

Hпер = 0,0838+0,0166+0,042

Hпер = 0,1424

Расход ваты па пайку выводов составляет:

H17 = 0,001/100*420

H17 = 0,00838

Результаты расчёта приведены в таблице 7.5.

Таблица 7.5

7.4.2 Расчет стоимости полуфабрикатов и комплектующих

Расчет выполнен и представлен в таблице 7.6.

Таблица 7.6

7.4.3 Расчёт основной заработной платы производственных рабочих

Расчет основной заработной платы производственных рабочих может производиться по формуле

,                                   (7.13)

где ∑РС – суммарная сдельная расценка, руб;

ЧТСср - средняя часовая ставка, руб.;

∑tшт - суммарная норма времени на выполняемые работы, час;

По исходным данным ЧТСср=40руб; ∑tшт=7 час.

Основная заработная плата производственных рабочих в соответствии с формулой 7.13:

∑РС=40*7

∑РС=280 руб

7.4.4 Калькуляция себестоимости маршрутного компьютера тестера

На основе выполненных расчетов в таблице 7.7 представлена калькуляция себестоимости маршрутного компьютера-тестера.

Таблица 7.7

7.5 Расчёт стоимости оборудования и капитальных затрат МКТ

В разделах 7.2-7.4 выполнен расчет стоимости внедряемого МКТ. Суммарная стоимость техники (капитальные затраты) с учетом всех элементов конструкции определяется по формуле

К = Смкт + Спр + Стпп,                 (7.14)

где К – капитальные затраты, руб;

Смкт – стоимость маршрутного компьютера-тестера, руб;

Спр – затраты на программное обеспечение, руб;

Стпп – затраты на техническую подготовку производства, руб;

Капитальные затраты в соответствии с формулой (7.14) составят:

К = 2414 + 10033,32 + 5320

К = 17770 руб.

7.5.1 Структурный анализ капитальных затрат

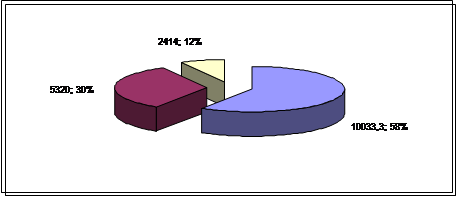

Рисунок 7.1 - Структура капитальных затрат

7.6 Экономическая эффективность внедрения МКТ

В соответствии с маркетинговыми исследованиями потребность в МКТ не менее 1000 изделий в год.

Условно годовая экономия от реализации МКТ рассчитывается по формуле

УГЭ = (Са - Смкт)*N, (7.15)

где УГЭ – условная годовая экономия, руб

Са – стоимость аналога, руб

N – годовой выпуск, шт

Смкт = 2414

Са = 2500

В соответствии с формулой (7.15)

УГЭ = (2500 - 2414)*1000

УГЭ = 86000 руб

Важным показателем является срок окупаемости затрат, рассчитываемый по формуле

, (7.16)

где Т – срок окупаемости, год

Т = 0,2

Эффективность внедрения подтверждается. Если полученный срок окупаемости меньше нормативного Тн = 4 года.

Т < Тн

0,2 < 4

Величина, обратная сроку окупаемости называется коэффициентом экономической эффективности, рассчитываемый по формуле

 , (7.17)

где Е - коэффициент экономической эффективности

Е = 5

Коэффициент экономической эффективности должен быть больше нормативного значения Ен равного 0,25

Е < Ен

5 > 0,25

Рисунок 7.2 - Сопоставление Т и Е с нормативными

8 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ

8.1 Анализ условий труда по факторам опасности и вредности, тяжести и напряжённости трудового процесса

В соответствии с трудовым законодательством на всех предприятиях, в учреждениях и организациях должны быть созданы здоровые и безопасные условия труда. Обеспечение таких условий возлагается на администрацию, которая обязана внедрять современные средства техники безопасности, предупреждающие производственный травматизм, и создавать санитарно-гигиенические условия, предотвращающие возникновение профессиональных заболеваний.

Производственные здания, сооружения, оборудование, технологические процессы должны отвечать всем требованиям, обеспечивающим здоровые и безопасные условия труда.

Эргономика и эстетика производства являются составными частями культуры производства, т.е. комплекса мер по организации труда, направленных на создание благоприятной рабочей обстановки.

Эргономика – наука, изучающая функциональные возможности человека в трудовых процессах с точки зрения анатомии, антропологии, физиологии, психологии и гигиены в целях создания орудий и условий труда, а также технологических процессов наиболее соответствующих требованиям человеческого организма.

Для создания наиболее благоприятных условий труда в ВЦ необходимо учитывать особенности человека, а также общую гигиеническую обстановку. Большое значение в создании оптимальных условий труда имеют складывающиеся в коллективе взаимоотношения между работниками, которые принято называть социальным климатом. Установлено, что привести человека в плохое настроение значительно легче, чем создать обстановку, способствующую хорошему настроению. Работник, находящийся в состоянии нервного возбуждения, допускает много ошибок при работе на ЭВМ.

Важную роль играет планировка рабочего места. Практика показывает, что планировка рабочего места должна удовлетворять требованиям удобства выполнения работ и экономии энергии и времени оператора, рационального использования производственных площадей и удобства обслуживания устройств ЭВМ, соблюдения правил техники безопасности.

При планировке рабочего места необходимо учитывать удобство расположения дисплеев, пультовой пишущей машинки, пульта ЭВМ, а также зоны досягаемости рук оператора. Эти зоны установленные на основании антропометрических данных человеческого тела, дают возможность рационально разместить как по горизонтали, так и по вертикали клавиатуру пульта, его сигнализацию и т. п.

Наиболее удобно сиденье, имеющее выемку, соответствующую форме бедер, и наклон назад. Спинка стула должна быть изогнутой формы, обнимающей поясницу. Длина её - 0,3 м, ширина - 0,11 м, радиус изгиба 0,3-0,35 м

При организации рабочего места следует принимать во внимание данные антропометрии. Движения работника необходимо сконцентрировать так, чтобы группы мышц его были нагружены равномерно, а лишние непроизводительные движения устранены. Большое значение имеет рациональное расположение на пультах управления средств сигнализации и контрольных приборов. Кнопки для включения, выключения и переключения, всевозможные ручки управления должны обеспечивать минимальные затраты мускульной и нервной энергии и отвечать эстетическим требованиям.

Производственная среда, являющаяся предметным окружением человека, должна сочетать в себе рациональное архитектурно-планировочное решение, оптимальные санитарно-гигиенические условия (микроклимат, освещение, отопление, вентиляция и т.д.), научно обоснованную цветовую окраску и создание высокохудожественных интерьеров.

 Помещения ВЦ, их размеры (площадь, кубатура) должны в первую очередь соответствовать количеству работающих и размещаемому в них комплексу технических средств. В них предусматривают соответствующие параметры температуры, освещения, чистоты воздуха, обеспечивают изоляцию от производственных шумов и т.д.

Для обеспечения нормальных условий труда санитарные нормы СН 245-71 устанавливают на одного работающего объем производственного помещения не менее 15 м2; площадь помещения, выгороженного стенами или глухими перегородками, не менее 4,5 м2.

Улучшение производственной обстановки включает рациональное решение следующих вопросов: цвета в производственном интерьере, освещения, чистоты воздушной среды, уменьшения вибраций и шума, отделки пола и потолков и др.

Рациональное цветовое оформление помещений направлено на улучшение санитарно-гигиенических условий труда, повышение его производительности и безопасности. Окраска производственных помещений ВЦ влияет на нервную систему человека, его настроение, восприятие запаха, вкуса и, в конечном счете, на производительность труда. Поэтому так важен выбор цвета помещений ВЦ.

Окраску основных и производственных помещений ВЦ целесообразно выбирать в соответствии с цветом технических средств. Выбор цвета определяется рядом факторов, в том числе конструкцией здания, характером выполняемой работы, освещенностью, количеством работающих.

Необходимо учитывать, что цвет является сильным психологическим стимулятором: красный цвет увеличивает мускульное напряжение, оранжевый стимулирует деятельность, желтый стимулирует зрение и нервную систему, зеленый -успокаивает, голубой - ослабляет мускульное напряжение, фиолетовый создает ощущение спокойствия. Восприятие цвета в большой степени зависит от освещения. Под влиянием различных источников света цвет поверхности меняет тон.

Коэффициент отражения света материалами и оборудованием внутри помещений имеет большое значение для освещения: чем больше света отражается от поверхности, тем выше освещенность. Освещение помещений и оборудования должно быть мягким, без блеска, окраска интерьера помещений ВЦ должна быть спокойной для визуального восприятия.

Неподвижные площади следует окрашивать в более строгие тона, подвижные - в яркие. Следует иметь в виду, что оранжевый и желтый цвета, особенно в сочетании с черным, применяются для предупреждения об опасных местах оборудования, в красный окрашиваются противопожарные средства, в зеленый - средства и места безопасности и отдыха. Эти цвета и сочетания не рекомендуется использовать в декоративных целях.

Важное значение имеет правильная окраска вспомогательных помещений ВЦ, лишенных естественного освещения и зрительной связи с внешней средой. Правильный выбор цвета компенсирует этот недостаток. Яркая окраска оживляет помещения и улучшает психологическое состояние работающих.

При работе с персональным компьютером может проявиться ряд вредных факторов и опасностей, к числу которых относятся:

·             Неблагоприятные климатические условия;

·             Недостаточная освещенность рабочего места;

·             Повышенный уровень электромагнитных и электростатических полей;

·             Переутомление работающих;

·             Опасность поражения электрическим током;

·             Опасность возникновения пожара.

Для предотвращения возникновения перечисленных опасностей необходимо соблюдать меры безопасности при работе с персональным компьютером.

8.2 Методы и средства улучшений условий труда и оптимизации трудового процесса

8.2.1 Режим труда и отдыха

Для того чтобы избежать переутомляемости пользователей ПЭВМ необходимо правильно организовать режим труда и отдыха, в соответствии с видом и категорией трудовой деятельности работающих.

Виды трудовой деятельности разделяются на 3 группы:

При выполнении в течение рабочей смены работ, относящихся к разным видам трудовой деятельности, за основную работу с ПЭВМ следует принимать такую, которая занимает не менее 50% времени в течение рабочей смены или рабочего дня.

Для видов трудовой деятельности устанавливается 3 категории тяжести и напряженности работы. В данном случае рассматривается категория Б - работа по вводу информации (по суммарному числу считываемых или вводимых знаков за рабочую смену, но не более 40 000 знаков за смену).

Продолжительность обеденного перерыва определяется действующим законодательством о труде и Правилами внутреннего трудового распорядка предприятия (организации, учреждения).

Для обеспечения оптимальной работоспособности и сохранения здоровья профессиональных пользователей, на протяжении рабочей смены должны устанавливаться регламентированные перерывы.

Время регламентированных перерывов в течение рабочей смены следует устанавливать в зависимости от ее продолжительности, вида и категории трудовой деятельности.

Продолжительность непрерывной работы с ПЭВМ без регламентированного перерыва не должна превышать 2 часов.

При 8-ми часовой рабочей смены и работы на ПЭВМ регламентированные перерывы следует устанавливать через 2 часа от начала рабочей смены и через 2 часа после обеденного перерыва продолжительностью 15 минут каждый.

Во время регламентированных перерывов с целью снижения нервно-эмоционального напряжения, утомления зрительного анализатора, устранения влияния гиподинамии и гипокинезии, предотвращения развития познотонического утомления целесообразно выполнять комплексы упражнений уменьшения отрицательного влияния монотонии целесообразно применять чередование операций осмысленного текста и числовых данных (изменение содержания работ), чередование редактирования текстов и ввода данных (изменение содержания работы).

В случаях возникновения у работающих с ПЭВМ зрительного дискомфорта и других неблагоприятных субъективных ощущений, несмотря на соблюдение санитарно-гигиенических, эргономических требований, режимов труда и отдыха следует применять индивидуальный подход в ограничении времени работ с ПЭВМ коррекцию длительности перерывов для отдыха или проводить смену деятельности на другую, не связанную с использованием ПЭВМ.

Работающим на ПЭВМ с высоким уровнем напряженности во время регламентированных перерывов и в конце рабочего дня показана психологическая разгрузка в специально оборудованных помещениях (комната психологической разгрузки).

8.2.2 Соблюдение безопасных климатических условий

Параметры микроклимата включают:

·                   температурный режим;

·                   относительная влажность воздуха;

·                   скорость движения воздуха.

Температура и скорость движения воздуха. Для поддержания соответствующего температурного режима рабочие помещения должны оборудоваться системами отопления, кондиционирования воздуха или эффективной приточно-вытяжной вентиляцией.

Влажность воздуха. Для повышения влажности воздуха в помещениях следует применять увлажнители воздуха, заправляемые дистиллированной или прокипяченной питьевой водой.

Для обеспечения безопасных климатических условий, где работа на ПЭВМ является основной, должны обеспечиваться оптимальные параметры микроклимата

8.2.3 Освещенность помещений

Помещения с ПЭВМ должны иметь естественное и искусственное освещение.

Естественное освещение должно осуществляться через светопроемы, ориентированные преимущественно на север и северо-восток и обеспечивать коэффициент естественной освещенности (КЕО) не ниже 1.2% в зонах с устойчивым снежным покровом и не ниже 1.5% на остальной территории.

Рабочие места пользователей ПЭВМ по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева.

Не допускается расположение рабочих мест пользователей в подвальных помещениях. В случаях производственной необходимости, эксплуатация ПЭВМ в помещениях без естественного освещения может проводиться только по согласованию с органами и учреждениями Государственного санитарно-эпидемиологического надзора.

Искусственное освещение в помещениях эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. Допускается применение системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300-500 лк. Допускается установка светильников местного освещения для подсветки документов. Местное освещение не должно создавать бликов на поверхности экрана более 300 лк.

Следует ограничить прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/м2.

Следует ограничить отраженную блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость бликов на экране мониторов не должна превышать 40 кд/м2. и яркость потолка, при применении системы отраженного освещения, не должна превышать 200 кд/кв.м.

Показатель ослепленности для источников общего искусственного освещения в производственных помещениях должен быть не более 20, показатель дискомфорта в административно-общественных помещениях не более 40.

Следует ограничивать неравномерность распределения яркости в поле зрения пользователя, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1, 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.

В качестве источников света при искусственном освещении должны применяться преимущественно люминесцентные лампы типа ЛБ. При устройстве отраженного освещения в производственных и административно-общественных помещения допускается применение металлогалогенных ламп накаливания до 250Вт. Допускается применение ламп накаливания в светильниках местного освещения.

Общее освещение следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при расположении мониторов. При периметральном расположении компьютеров линии светильников должны располагаться локализовано над рабочим столом ближе к его переднему краю.

Для освещения помещений с ПЭВМ следует применять светильники серии ЛП036 с зеркализованными решетками, укомплектованные высокочастотными пускорегулирующими аппаратами (ВЧПРА). Допускается применять светильники серии ЕI036 без ВЧПРА только в модификации "Кососвет", также светильники прямого света – П, преимущественно прямого света – Н, преимущественно отраженного света – В. Применение светильников без рассеивателей и экранирующих решеток не допускается.

Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2, защитный угол светильников должен быть не менее 40 градусов.

Светильники местного освещения должны иметь не просвечивающий отражатель с защитным углом не менее 40 градусов.

Коэффициент запаса (Кз) для осветительных установок общего освещения должен приниматься равным 1,4.

Коэффициент пульсации не должен превышать 5%, что должно обеспечиваться применением газоразрядных ламп и светильников общего и местного освещения с высокочастотными пускорегулирующими аппаратами (ВЧПРА) для любых типов светильников.

При отсутствии светильников с ВЧПРА, лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.

Для обеспечения нормируемых значений освещенности в помещениях использования ВДТ и ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год, и проводить своевременную замену перегоревших ламп.

8.2.4 Безопасный уровень электромагнитных и электростатических полей

В целях обеспечения защиты от электромагнитных и электростатических полей допускается применение приэкранных фильтров, специальных экранов и других средств индивидуальной защиты, прошедших испытания в аккредитованных лабораториях и имеющих соответствующий гигиенический сертификат.

Конструкция ПЭВМ должна обеспечивать мощность экспозиционной дозы рентгеновского излучения в любой точке на расстоянии 0,05 м. От экрана и корпуса ВДТ при любых положениях регулировочных устройств, не превышающую 7,74010 А/кг, что соответствует эквивалентной дозе, равной 0,1 мбэр/час (100 мкР/час).

8.3 Электропожарная безопасность

Охрана труда – это система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.

Производственная санитария-система организационных мероприятий и технических средств, предотвращающих или уменьшающих воздействие на работающих вредных производственных факторов. Производственная санитария обеспечивает на рабочих местах нормальные условия воздушной среды, необходимую освещенность, устраняет вредное воздействие шума и вибрации на работающих, предусматривает оборудование на производстве санитарно-бытовых помещений и др.

Во время работы часто возникают ситуации, в которых оператор электронно-вычислительной машины должен за короткий срок принять правильное решение. Для успешного труда в таких условиях необходима рационально организованная окружающая среда, ограждающая работника от воздействия посторонних раздражителей, которыми могут быть мрачная окраска устройств ЭВМ и помещения ВЦ, неудобное расположение сигнализации, клавиш управления и т.п. Поэтому всеми средствами нужно снижать утомление и напряжение оператора ЭВМ, создавая обстановку производственного комфорта.

Для эксплуатации ЭВМ следует предусматривать следующие помещения: машинный зал, помещение для размещения сервисной и периферийной аппаратуры (основные помещения); помещение для хранения носителей информации; помещение для хранения запасных деталей, инструментов, приборов; помещение для размещения приточно-вытяжных вентиляторов и устройств кондиционирования воздуха; помещение для персонала, осуществляющего эксплуатацию ЭВМ; помещение для приема-выдачи информации; помещение для персонала, осуществляющего техническое обслуживание ЭВМ (производственные помещения). При этом все основные помещения ВЦ располагают в непосредственной близости друг от друга. Их оборудуют общеобменной вентиляцией и искусственным освещением.

К помещениям машинного зала и хранения магнитных носителей информации предъявляют особые требования. Площадь машинного зала должна соответствовать площади, необходимой по заводским техническим условиям для данного типа ЭВМ. Высота зала над технологическим полом до подвесного потолка должна быть 3-3.5 м. Расстояние между подвесным и основным потолками при этом должно быть 0.5-0.8м. Высоту подпольного пространства принимают равной 0,2-0,6 м (при прокладке в нем воздуховодов не менее 0,3 м, а при наличии только кабелей - не менее 0,15-0,2 м). Это пространство должно быть свободно от острых ребер и заусенцев для исключения различных повреждений.

Пространство между потолками в машинном зале используют в качестве вентиляционного канала для размещения воздухоотводов, противопожарной сети и устройств освещения. Габариты дверей машинного зала ЭВМ принимаются не менее 1,8 на 1,1 м из расчета возможности транспортировки оборудования.

Площадь помещения для хранения магнитных носителей информации должна быть не менее 16 м квадратных. На ней необходимо разместить потребное количество передвижных тележек и столиков, пропитанного огнезащитным составом, или из любого другого диамагнитного материала.

Пол, потолок, и стены хранилища должны покрываться несгораемыми материалами. Двери хранилища должны быть металлическими или деревянными, обитыми листовым железом по войлоку, смоченному раствором глины, или по асбесту. Деревянные дверные коробки также должны быть обиты листовым железом. Помещение для хранения магнитных носителей информации должно находиться вдали от сильных электрических и магнитных полей и экранироваться от их влияния.

Все вспомогательные помещения ВЦ располагаются, как правило, в нижних и цокольных этажах зданий. При этом высота помещений должна быть 3,3 м.

Общие рабочие комнаты и кабинеты должны иметь естественное освещение. В остальных помещениях допускается искусственное освещение.

Большое значение в отделке помещений имеет цвет пола и его сочетании с другим цветовым оформлением. Окрашенные в темные цвета пол и в слишком яркие цвета стены составляют резкий контраст, который приводит к напряжению зрения и быстрому утомлению. Потолки, а также предметы, расположенные наверху, рекомендуется окрашивать в светлые тона.

Шум на рабочих местах в помещениях ВЦ создается внутренними источниками:

техническими средствами, устройствами кондиционирования воздуха, компрессорами, насосами, преобразователями напряжения и другим оборудованием, а также шумом, проникающем в помещение извне. Для снижения шума, создаваемого на рабочих местах внутренними источниками, а также шума, проникающего извне, следует:

-ослабить шум самих источников, в частности, предусмотреть применение в их конструкциях акустических экранов, звукоизолирующих кожухов и т.д.;

-снизить эффект суммарного воздействия на рабочие места отраженных звуковых волн за счет звукопоглощения энергии прямых звуковых волн поверхностями ограждающих конструкций;

-применять рациональную планировку оборудования;

-использовать архитектурно-планировочные и технологические решения, направленные на изоляцию источников шума.

С этой целью машинный зал и производственные помещения ВЦ удаляются от помещений, в которых устанавливают оборудование, являющееся источником шума и вибрации.

Машинный зал ВЦ оборудуют специальными конструктивными элементами, удовлетворяющими специфическим требованиям, предъявляемым к отделке помещений. Такими специальными элементами являются типовые автономные конструкции интерьера машинного зала: подвесной потолок, звукопоглощающие щиты для облицовки стен машинного зала, несущая плита технологического пола (включая воздухораспределители), упорная подставка для несущих плит, технологического пола, светильники, секции передвижных перегородок. Применение типовых конструкций соответствующих размеров, позволяет обеспечить их стыковку и подгонку к конструктивным размерам помещения.

Рассмотрим основные элементы типовых конструкций: технологический пол и подвесной перфорированный потолок. Конструкция технологического пола должна обеспечивать: удобную и быструю его сборку; свободный доступ к линиям электрических связей и воздуховодов, удобную их прокладку и эксплуатацию; соответствующую несущую способность; выполнение противопожарных требований; взаимозаменяемость съёмных плит пола; отвод статического электричества на землю и отражение электромагнитных излучений.

Основными элементами конструкции технологических полов являются опорный элемент и плита настила. Различают два типа технологических полов: стоечной и рамной конструкции. При стоечной конструкции технологического пола плиты настила опираются по углам на отдельно стоящие стойки, закреплённые на перекрытие и имеющие регулировочные узлы вверху и внизу стойки. При рамной конструкции пола на стойки укладывают балки, образующие клетки, на которые по контору опираются плиты. В полах стоечной конструкции используют плиты, состоящие из литого алюминиевого корпуса и покрытия, в полах рамной конструкции – плиты, выполненные из дерева. Покрытия плит выполняют из органических антистатических материалов.

Подвесной перфорированный потолок производственных помещений ВЦ предназначен для равномерного распределения приточно-вытяжного воздуха, размещения источников освещения и создания звукопоглощающей поверхности. Подвесной потолок состоит из несущего каркаса, панелей с кассетами, осветительных установок с вентиляционными решётками и элементов их крепления. В качестве несущего каркаса подвесного потолка могут использоваться прямоугольные трубы (50*20*2) на которые укладывают подвесные сваренные трубы, скрепляемые скобами.

Большое влияние на микроклимат оказывают источники теплоты, существующие в помещениях ВЦ. Основными источниками теплоты в помещения ВЦ являются: ЭВМ и вспомогательное оборудование, приборы освещения, обслуживающий персонал. Нужно учитывать и внешние источники поступления теплоты.

Климатические условия являются важным фактором надёжной работы средств вычислительной техники и высокой работоспособности обслуживающего персонала.

С целью созданий нормальных условий для персонала ВЦ установлена норма производственного микроклимата (ГОСТ 12.1.005-03). Эти нормы устанавливают оптимальные и допустимые величины температуры, влажности и скорости движения воздуха для рабочей зоны производственных помещений с учётом избытков явного тепла, тяжести выполняемой работы и сезонов года.

Под оптимальными параметрами микроклимата принято понимать такие, которые при длительном и систематическом воздействии на человека обеспечивают сохранение нормального функционального и теплового состояния организма без напряжения реакций терморегуляции, создают ощущения теплового комфорта и являются предпосылкой высокого уровня работоспособности.

На рабочих местах помещениях ВЦ шум создаётся техническими средствами, установками кондиционирования воздуха, преобразователями напряжения, компрессорами и другим оборудованием. По происхождению шум делят на механический, аэродинамический, гидродинамический и электромагнитный. Для ВЦ характерно проявление всех видов шумов.

Снижение шума, создаваемого на рабочих местах ВЦ внутренними источниками, а также шума, проникающего извне, осуществляется следующими методами: уменьшением шума в источнике; рациональной планировкой помещения; акустической обработкой помещения; уменьшением шума по пути его распространения.

Наиболее рациональной мерой является уменьшение шума в источнике или же изменение направленности его излучения. Однако они требуют конструкторской переработке излучающих шум узла или механизма в целом, что для действующих ВЦ является не приемлемым.

Рациональная планировка помещения, размещение оборудования ВЦ является важным фактором, позволяющим снизить шум при существующем техническом обеспечении ЭВМ. При планировке ВЦ машинный зал, помещения с оборудованием необходимо располагать вдали от шумящего и вибрирующего оборудования. Снижение уровня шума, проникающего в производственные помещения извне, может быть достигнуто увеличением звукоизоляции ограждающих конструкций, уплотнением по периметру притворов окон, дверей, звукоизоляцией мест пересечения проходов инженерными коммуникациями ограждающих конструкций.

Для обеспечения установленных норм метеорологических параметров и чистоты воздуха в машинных залах и других помещениях ВЦ применяют вентиляцию. Как известно, по месту действия вентиляцию подразделяют на общеобменную и местную. В ВЦ применяется общеобменная искусственная вентиляция в сочетании с местной, как искусственной, так и естественной. Общеобменная вентиляция используется для обеспечения в помещениях ВЦ соответствующих микроклиматических параметров; местная – для охлаждения собственно ЭВМ и вспомогательных устройств.

Основными техническими средствами, обеспечивающими безопасность работ в электроустановках, являются: защитное заземление, зануление, выравнивание потенциалов, защитное отключение, электрическое разделение сети, малое напряжение, двойная изоляция. Использование этих средств в различных сочетаниях позволяет обеспечить защиту людей от прикосновения к токоведущим частям, от опасности перехода напряжения на нетоковедущие части, от шаговых напряжений, от опасности перехода высшего напряжения на сторону низшего.

Защитным заземлением называют преднамеренное электрическое соединение с землёй или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Защитное заземление - основная техническая мера, применяемая в сетях с изолированной нейтралью. При пробое изоляции корпус электроустановки окажется под напряжением. Если корпус окажется, то прикосновение к нему будет так же опасно, как и к фазе.

Электроустановки необходимо заземлять во всех случаях при переменном токе напряжением 380В и выше и постоянном токе 440Вт и выше. В помещении с повышенной опасностью заземлению подлежат электроустановки с напряжением переменного тока 42Вт и постоянного тока 110Вт.

Помещение ВЦ оборудуются контуром-шиной защитного заземления, которое соединяется с заземлителем. Контур-шина представляет собой сетку, выполненную из медного провода сечением 6мм2 и укладываемою под всей площадью занимаемой машины. Места пересечения проводов пропаиваются с применением без кислотного флюса.

Все подлежащие заземлению объекты ВЦ присоединят к контуру-шине отдельным заземляющим проводником. Не допускается последовательное соединение заземляющих проводников от нескольких единиц силового оборудования, так как в случае нарушения целостности соединения не заземлёнными могут оказаться сразу несколько корпусов электроустановок.

Заземляющие проводники прикрепляют к магистрали только сваркой, а к корпусам – сварными или надёжными болтовыми соединениями.

При проектировании новых и реконструкции здании ВЦ необходимо соблюдать мероприятия пожарной профилактики, в которых изложены основные требования к огнестойкости зданий и сооружений, противопожарным преградам, эвакуация людей из зданий и помещений.

В ВЦ противопожарной преградой в виде не сгораемых перегородок устраивают между помещений машинных залов, внешних запоминающих устройств, сервисной аппаратуры, хранилищ бумажных и магнитных носителей информации, экранных пультов, подготовки данных, копировально-множительного оборудования, комнатами программистов и помещений другого назначения. Двери в противопожарных стенах должны быть также противопожарными.

Для отвода теплоты от ЭВМ в производственных помещениях ВЦ постоянно действует мощная система кондиционирования. Как правило, кондиционирование воздуха осуществляется и во вспомогательном, и в служебно-бытовых помещениях. Поэтому кислород, как окислитель процессов горения, имеется в любой точке помещения ВЦ.

В качестве изоляции проводов и кабелей применяют полиэтилен, являющейся горючим материалом. Если монтажные провода с такой изоляцией соприкоснутся с сильно нагретой деталью, то изоляция расплавится, провод оголится и произойдёт короткое замыкание. Под действием электрических искр изоляция проводов может загореться.

Для понижения воспламеняемости и способности распространять пламя кабели покрывают огнезащитными покрытиями. От трансформаторных подстанций и генераторных помещений до распределительных щитов или стоек питания кабели следует прокладывать в металлических газовых трубах. В пределах машинных залов, генераторных помещений и трансформаторных подстанций кабели можно прокладывать открыто. Предъявляются особые требования к устройству и размещению кабельных коммуникаций, которые должны способствовать быстрой локализации и ликвидации пожара.

8.4 Экологичность разрабатываемого технологического процесса

В данном подразделе произведён анализ факторов, оказывающих вредное воздействие на природу и приведена разработка мер защиты от их воздействия.

Использование компьютеров требует решение таких важных вопросов, как утилизация отходов (микросхемы с содержанием цветных металлов, платы, дискеты).

При утилизации старых компьютеров происходит их разработка на семь фракций: металлы, пластмассы, штекеры, провода, батареи, стекло. Ни одна деталь не идёт для повторного использования, так как нельзя гарантировать их надёжность, но в форме вторичного сырья они идут на изготовление новых компьютеров или других устройств.

Современная технология изготовления элементов средств вычислительной техники (СВТ) позволяет достичь очень низкого уровня отказов элементов во время эксплуатации (приблизительно 1000000 ч/отказ). В связи с этим отпадает необходимость проведения ремонтных работ на месте эксплуатации современных средств вычислительной техники и как следствие не образуются отходы (неисправные микросхемы), содержащие драгоценные и редкоземельные металлы. Естественно, в сервисных центрах, специализирующихся на ремонте и техническом обслуживании СВТ, должен быть организован сбор и учёт материалов, содержащих ценные металлы, с последующей обработкой этих материалов на специализированных заводах с целью их извлечения. В связи с тем, что отечественное производство современных компонентов информационных технологий находится в сегодняшние дни только в зачаточном состоянии, СВТ состоят из парка импортных машин и оборудования. Из-за отсутствия информации о содержании драгоценных металлов в элементах оборудования, строгий учёт не представляется возможным и должен быть возложен на специалистов экспортных фирм.

9 ЭКСПЕРЕМЕНТАЛЬНАЯ ЧАСТЬ

9.1 Макетная сборка МКТ

Предыстория

Желание поставить бортовой компьютер (БК) в машину было с момента ее приобретения, но в тот момент все средства ушли собственно на ее приобретение (ВАЗ 21093i 1999г, контроллер BOSH M1.5.4) и покупка БК отпала сама собой. Машина ездила, кое-какие неполадки были устранены, и, в общем, было забыто про установку БК. Пришло время техосмотра в результате:

1) Завышен СО

2) Тусклый свет фар

3) Огнетушитель должен быть 2 литра.

Второй и третий пункт были решены самостоятельно, путем приобретения новых фар и покупкой еще одного литрового огнетушителя. С "первым пунктом" необходимо ехать регулировать на станцию – на станции предложили за 900р выставить нормальный СО, на другой станции - померить СО 300р, с регулировкой 600р. Вот и настал момент, когда понадобилось иметь под рукой БК.

Конструкторская часть

В интернете нашел все необходимые сведения, подходящий ресурс http://hass-dodgev.narod.ru. Проанализировав всю информацию, разработал принципиальную схему МКТ, выбрал элементную базу, рассчитал параметры.

По разработанной схеме решил собрать МКТ своими руками, т.е. начать с самого простого, т.к. деталей для микротестера минимум, файл прошивки имеется http://hdmc.spb.ru/hdmk/me.zip, загрузчик прошивки тоже http://hass-dodgev.narod.ru/isp.zip.

Итак, выписываю список деталей, смотрю в интернете www.megachip.ru их наличие, звоню в магазин «Элеком» и удостовериться что детали действительно есть в наличии (может и не быть на данный момент), еду туда и покупаю.

ЭРЭ - резисторы, конденсаторы и прочее у меня оказались дома со времен, когда занимался ремонтом телевизоров, всю эту мелочь также можно приобрести в магазине "Элеком".

Все детали есть, на макете расставляю детали, беру в руки паяльник и "в путь". Через некоторое время все спаяно. Далее процесс отладки.

Отладка.

Первое, проверяю - нет ли короткого замыкания по +5V на землю - нет, далее включаю питание - загорается подсветка LCD индикатора (я купил с подсветкой, есть и без него), следующий этап - программирование Atmel. Распаиваю разъем DB-25F как указано в программе-загрузчике, программирую - ничего не происходит. Изучаю внимательно схему, вроде бы все правильно, но не работает. Читаю инструкцию на http://hass-dodgev.narod.ru длина кабеля программирования должна быть 20-30см, а у меня больше метра, укорачиваю - все работает! Микроконтроллер программируется!

Настало время подключать микротестер к автомобилю. Всего 3 провода - +12V, земля и К-линия. Со стороны пассажира, низу, в авто - диагностическая колодка, к ней и подсоединился, +12v взял с контакта бензонасоса. Завел машину, микротестер включился, но обмена с контроллером авто не происходит - пишет "нет связи". Просмотрел еще раз макет на предмет недопаев, все в норме. Думаю, может прошивка демо-версия, вот и нет связи. На форуме задаю вопрос по работоспособности прошивки, получаю быстрый ответ - прошивка должна работать, ищите ошибку в плате. И действительно - после тщательного осмотра макета, обнаружил - что не подал питание на 74HC14(инвертирующий триггер Шмитта). Восстановил питание. Все функционирует!!! Теперь можно самому диагностировать авто. Проверил показания - все в норме. А вот коррекция СО - +0,24 (диапазон -0,24...+0,24). Поставил значение в 0. Теперь только померить СО газоанализатором на станции и выставить в норму и повторно на техосмотр.

9.2 Подсистема маршрутного компьютера-тестера

Подсистема МК включает в себя 4 экрана быстрого доступа и элемент общего меню под названием "Настройки МК". Пункт "Настройки МК" содержит, в свою очередь, 2 информационных экрана, 1 измерительный и 6 служебных. Доступ к основному меню из режима МК осуществляется нажатием клавиши "Escape", после чего клавишами прокрутки производится выбор нужного пункта меню. Вход в выбранный подпункт осуществляется по нажатию клавиши "Enter". Выход из пункта меню осуществляется после завершения работы с элементом пункта (что под этим понимается будет разъяснено позже) нажатием клавиши "Escape". Повторное нажатие на эту клавишу возвратит прибор в режим МК.

В режиме МК обмен параметрами через диагностическую сессию ЭБУ не осуществляется.

"Главный"

1. В левом верхнем углу выводится текущее время в формате ЧЧ:ММ.

2. В правом верхнем углу выводится пройденное расстояние с момента последнего сброса. Формат КК.МММ (точность 1 м).

3. В левом нижнем углу выводится средний расход топлива в расчёте на 100 км. Вычисления осуществляются на основе данных, сохранённых с последнего сброса экрана. Формат ЛЛ.ЛЛ (точность 10 г).

4. В середине нижней строки, в квадратных скобках, выводится остаток топлива в баке, вычисленный на основании данных датчика расхода топлива. Формат [ЛЛ] (точность 1л).

5. В правом нижнем углу выводится предположительный пробег на остатке топлива при текущем среднем расходе. Формат ККК (точность 1 км).

При нажатии клавиши "Enter" осуществляется переход в режим сброса/корректировки остатка топлива. В этом режиме нажатие клавиши "Escape" вызывает установку значения остатка топлива в баке в значение 43 л, и сброс значений остальных параметров экрана, за исключением часов. Кроме этого сбрасывается значение израсходованного топлива в "Топливно-скоростном" экране.

При нажатии клавишами влево/вправо осуществляется корректировка значения остатка топлива в баке, на остальные параметры эти действия не влияют (кроме вычисляемых, таких как пробег на остатке топлива). Выход из режима сброса/корректировки осуществляется повторным нажатием на клавишу "Enter".

При выключении зажигания все параметры данного экрана сохраняются в памяти.

"Тактический суммарный"

1. В левом верхнем углу выводится идентификатор экрана [TS].

2. В середине верхней строки выводится пройденное расстояние с момента включения зажигания. Формат ККК.М.

3. В правом верхнем углу выводится общее время поездки в формате ЧЧ:ММ. Отсчёт этого времени начинается с момента начала движения машины (пройден 1 м) и продолжается до выключения зажигания.

4. В левом нижнем углу выводится средний расход топлива за текущую поездку. Формат ЛЛ.ЛЛ.

5. В середине нижней строки выводится израсходованное за текущую поездку топливо. Формат ЛЛ.Л.

6. В правом нижнем углу выводится средняя скорость за поездку. Формат КК.М. Параметры этого экрана после выключения зажигания сохраняются в течении времени указанном в пункте "Время хранения".

"Тактический движения"

1. В левом верхнем углу выводится идентификатор экрана.

2. В середине верхней строки выводится пройденное расстояние с момента включения зажигания. Формат ККК.М.

3. В правом верхнем углу выводится время движения в формате ЧЧ:ММ. Отсчёт этого времени осуществляется только при движении машины.

4. В левом нижнем углу выводится средний расход топлива за текущую поездку. Формат ЛЛ.ЛЛ.

5. В середине нижней строки выводится израсходованное за текущую поездку топливо. Формат ЛЛ.Л.

6. В правом нижнем углу выводится средняя скорость движения за поездку. Формат КК.М.Параметры этого экрана после выключения зажигания сохраняются в течении времени указанном в пункте "Время хранения".

"Топливно-скоростной"

1. В левом верхнем углу выводится текущее значение скорости, получаемое с датчика скорости, через дробь, справа от значения скорости выводится число показывающее порог предупреждения о превышении заданной скорости (в данном случае 68 км/ч), при превышении данного значения будет раздаваться прерывистый звуковой сигнал, редактирование "Ограничения скорости" производится по нажатию клавиши Enter, после чего клавишами курсора нужно выставить необходимое значение.

2. В правом верхнем углу выводится израсходованное топливо с момента сброса "Главного" экрана. Формат ЛЛ.ЛЛЛ. Это значение сбрасывается вместе со сбросом "Главного" экрана.

3. В правом нижнем углу выводится мгновенный расход топлива приведённый к расходу в час. При значениях меньше 10 формат Л.Л, при значении 10 и выше формат ЛЛ.

4. Остальное пространство нижней строки занято логарифмической шкалой мгновенного расхода топлива. Шкала содержит 28 позиций отражающих графически мгновенный расход топлива в литрах/час.

Настройки МК

Пункт основного меню "Настройки МК". Вход в подпункты осуществляется по нажатию клавиши "Enter" (за исключением подпункта "Максимальная скорость"). Пункт содержит следующие подпункты:

"Измерение разгона"

Позволяет замерять время разгона машины от указанной скорости до указанной. Для запуска режима нажмите клавишу "Enter", клавишами прокрутки выберите начальное значение скорости, подтвердите выбор клавишей "Enter", выберите конечное значение скорости, подтвердите выбор клавишей "Enter". На экране появится надпись "Стартуйте". Отсчёт времени начнётся по достижении заданной начальной скорости или если начальная скорость 0, то при скорости более 0.5 км/ч. Отсчёт времени остановится по достижении заданной конечной скорости. В процессе измерения на экране выводится время разгона и, в квадратных скобках, текущая скорость. После окончания измерения выход из подпункта осуществляется нажатием клавиши "Escape". Измерение можно прервать. Прерывание до начала измерения (на экране надпись "Стартуйте") осуществляется однократным нажатием на клавишу "Escape", при этом произойдёт выход из подпункта. После начала измерения первое нажатие на клавишу "Escape" вызовет остановку отсчёта времени и на экране можно будет увидеть время разгона и скорость на которой отсчёт был прерван. Повторное нажатие на клавишу "Escape" вызовет выход из подпункта. После выхода из подпункта измеренные значения не сохраняются.

"Накопительный"

Предназначен для долговременного накопления значений пробега машины.

1. В середине верхней строки выводится пройденное расстояние с момента сброса накопительного экрана. Формат ККККК (т.е. до 99999 км).

2. В правом верхнем углу выводится суммарное время поездок. Время представляет собой сумму времён отсчитанных от первого движения машины после включения зажигания до выключения зажигания. Формат ЧЧЧ:ММ. (до 999 часов 59 минут).

3. В левом нижнем углу выводится средний расход топлива от момента сброса накопительного экрана. Формат ЛЛ.Л.

4. В середине нижней строки выводится израсходованное топливо с момента сброса накопительного экрана. Формат ЛЛЛЛЛ (до 99999 л).

5. В правом нижнем углу выводится средняя скорость движения от момента сброса накопительного экрана. Фромат ККК. (до 999 км/ч).

"Сброс накопительного"

Сбрасывает значения "накопительного" экрана.

"Установка часов", "Установка минут"

Позволяют установить соответствующие разряды часов "главного" экрана. При установке минут счётчик секунд обнуляется.

"Тарировка пробег"

Позволяет скорректировать погрешность датчика скорости. Значение по умолчанию 6000. Корректировка осуществляется клавишами прокрутки, подтверждение клавишей "Enter".

"Тарировка расход"

Позволяет скорректировать погрешность датчика расхода топлива. Значение по умолчанию 16000. Корректировка осуществляется клавишами прокрутки, подтверждение клавишей "Enter".

Сброс параметров "Тарировка пробег" и "Тарировка расход" в значения по умолчанию осуществляется одновременным нажатием клавиш "Enter" и "Escape" при высвеченной на экране надписи "Тарировка пробег" или "Тарировка расход".

"Максимальная скорость"

Отображает максимальную скорость, которую развивала машина со времени последнего сброса значения максимальной скорости. Сброс параметра осуществляется нажатием клавиши "Enter".

"Время хранения"

Время хранения данных тактических экранов после выключения зажигания, задается в минутах. Таким образом, можно оставить в памяти "тактические" данные о поездке при кратковременных выключениях зажигания.

Рисунок 9.1 - Краткие комментарии к экранам МК.

ЗАКЛЮЧЕНИЕ

В результате работы над дипломным проектом был разработан маршрутный компьютер-тестер для автомобилей удовлетворяющий требованиям, предъявляемым в задании на дипломное проектирование.

В ходе проектирования были разработаны следующие документы: схема электрическая принципиальная АКВТ.230101.ДП00.10Э3, сборочный чертеж АКВТ.230101.ДП00.10СБ, пояснительная записка, комплектовочная и маршрутная карты. Приведена схема электрическая структурная АКВТ.230101.ДП00.10Э1 системы контроля и управления МКТ, в состав которой входит разработанный блок.

Кроме того были выполнены расчет потребляемой мощности и расчет надежности. Также были выполнены расчеты экономических показателей: расчет себестоимости и экономическая эффективность внедрения МКТ.

Данный маршрутный компьютер-тестер для автомобилей обладает необходимой надежностью, малой потребляемой мощностью и на практике может применяться в автомобилях как отечественного, так и зарубежного производства.

В экспериментальной части представлено описание подсистемы маршрутного компьютера-тестера.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. Опарин И., Купеев Ю., Белов Е. Электронные системы зажигания. - М.: Машиностроение, 2004.

2. В.Петик, К.Черемис, г. Энергодар «Радиолюбитель».

3. Журнал “Радиомир”

4. Справочник по полупроводниковым приборам: диоды, транзисторы. А. Б. Гитцевич., А. А. Зайцев. «Радиотон», Москва 1995 г.

5. С. Т. Усатенко, Т. К. Каченюк, М. В. Терехова "Выполнение элек­трических схем по ЕСКД", справочник, Москва, издательство стандартов, 1999 г.

6. Садченко Д. А. Справочное пособие по радиоэлементам. Том 1. - М.: СОЛОН-Р, 1997 г.-208с.

7. Шило В.А. Популярные цифровые микросхемы. Справочник. - М.: Радио и связь, 2007.

8. Юшин A.M. Цифровые микросхемы для электронных устройств. Справочник. - М.: Высшая школа. 2003.

9. Ресурсы Internet.
