Анализ качества работы системы автоматического регулирования в переходном и установившемся режимах

Алчевск, 2007

Программа работы

1) Построить логарифмические амплитудно и фазо-частотные характеристики разомкнутой системы по передаточным функциям и их параметрам, взятым из таблицы 1.4 и 1.5

2) Определить запасы устойчивости.

3) Построить вещественную частотную характеристику замкнутой системы по логарифмическим амплитудно и фазо-частотным характеристикам разомкнутой системы.

4) Построить переходную характеристику системы по вещественной частотной характеристике замкнутой системы.

5) Определить показатели качества работы системы в переходном и установившемся режимах.

6) Проанализировать результаты расчетов.

Из таблиц 1.4 и 1.5 выбираем согласно своему варианту следующие данные

,

где Т1=0.8, Т2=0.08, К=2,5

1) Построим ЛАЧХ и ЛФЧХ разомкнутой системы по передаточной функции и их параметрам.

Для данной передаточной функции выполним замену р на j

Вычислим логарифмические амплитудно-частотную и фазо-частотную характеристики:

ЛАЧХ и ЛФЧХ изображены на рисунке 1.

Определим частоты сопряжения:

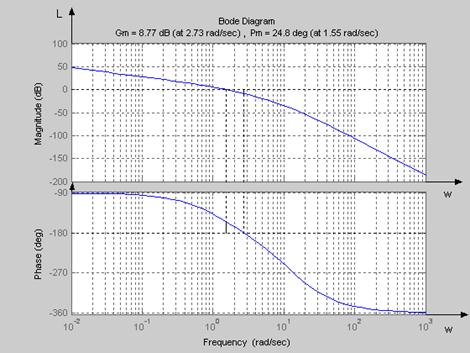

Рисунок 1 - ЛАЧХ и ЛФЧХ разомкнутой системы

2) Определим запасы устойчивости по рисунку 1

 8.77 дБ - запас устойчивости по амплитуде;

 24.8° - запас устойчивости по фазе;

3) Построить вещественную частотную характеристику замкнутой системы по логарифмическим амплитудно и фазо-частотным характеристикам разомкнутой системы.

ВЧХ замкнутой системы по ЛЧХ разомкнутой системы строиться с помощью специальной номограммы (рисунок 2). Исходными при построении номограммы является выражение

,

Подставляя в это выражение

 и ,

Получаем

,

откуда видно, что ординаты ВЧХ замкнутой системы связаны с координатами  и  частотной характеристики разомкнутой системы. Одному и тому же значению  соответствуют различные координаты  и . Геометрическое место точек на плоскости, где по оси ординат откладываются значения , а по оси абсцисс - значение , соответствующее постоянному значению ординаты ВЧХ , представляет собой определенную кривую. Семейство таких кривых, соответствующих различным значениям , образуют номограмму (рисунок 2), с помощью которой можно определить ВЧХ замкнутой системы по ее ЛЧХ в разомкнутом состоянии.

Для определения ВЧХ замкнутой системы предварительно на номограмме строят ЛАФЧХ разомкнутой системы.

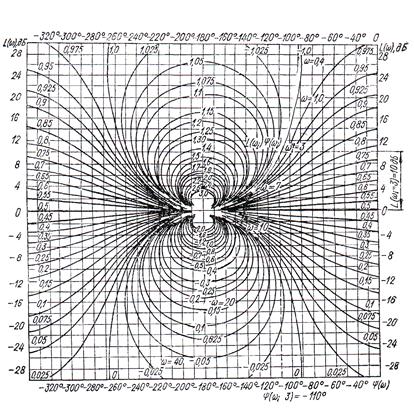

Рисунок 2 - Номограммы с нанесенной ЛАФЧХ разомкнутой системы

Рисунок 3 - ВЧХ замкнутой системы

Рисунок 4 - Разложение ВЧХ на прямоугольные трапецеидальные характеристики

4) Построим переходную характеристику системы по вещественной частотной характеристике замкнутой системы.

Заменяем кривую ВЧХ ломаной абвгде (рисунок 3) и в соответствии с последней разбиваем ВЧХ на три прямоугольные трапеции (рисунок 4).

Для оценки качества САУ прибегают к построению кривой переходного процесса системы h (t) [x (t)].

Определим для каждой трапеции:

начальную ординату трапеции Р (0);

частоту положительности ωпi;

частоту, определяющую длину горизонтального участка ωаi;

коэффициент наклона χi= ωаi/ωпi

Снятые данные с трапеций (рисунок 4):

РI (0) =2.64 ωаI=1.41 с-1 ωпI= 1.83с-1 χI=0.77

РII (0) =-1.32 ωа2=2.04с-1 ωп2=3.08с-1 χ2=0.66

РIII (0) =-0.12 ωа3=4.4 с-1 ωп3=6.75с-1 χ3=0.65

Из таблицы А7 (Л4) выбираем h - функции с коэффициентом наклона χ, ближайшим к расчётным значениям.

Переходные функции hi (t) для реальных трапеций находим умножением нормированных ординат hi на высоту трапеции:

hi= Рi (0)

и делением безразмерного времени на частоту w0:

В соответствии с расчетами, приведенными в таблице 1, выполняем построение графиков переходных процессов h1 (t), h2 (t), h3 (t). Графики переходных процессов h1 (t), h2 (t), h3 (t) и h (t) приведены на рисунке 5.

Таблица 1 - Сводная таблица данных для построения переходных функций, соответствующих прямоугольным трапециям.

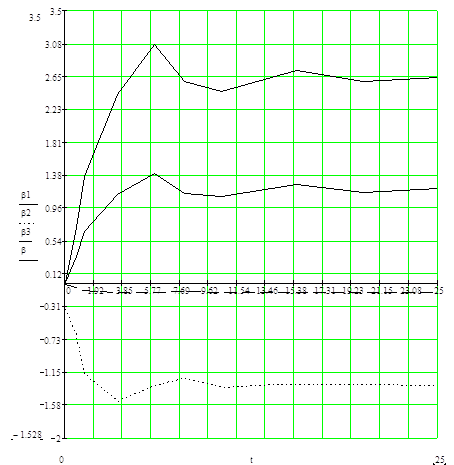

Рисунок 5 - Переходная функция следящей системы и ее составляющей

5) Определить показатели качества работы системы в переходном и установившемся режимах.

Показатели качества работы системы, оценивают по ее переходной функции (рисунок 5). Основными показателями качества являются:

1) максимальное перерегулирование

;

2) длительность переходного процесса  (время регулирования)

3) время установления

4) число колебаний N - число колебаний регулируемой величины за время переходного регулирования;

N=1

5) собственная частота колебаний системы

6) степень демпфирования

;

Анализ результатов расчёта

В ходе выполнения данного домашнего задания выяснилось, что система является устойчивой. Определили запасы устойчивости системы по амплитуде ΔL=8,77 дБ и по фазе γ=24,8°. Полученные значения являются приемлемыми.

В результате исследования системы были получены значения основных параметров качества переходного процесса, которые лежат в обще допустимых пределах.

Для улучшения динамических свойств данной САУ следует провести её стабилизацию и коррекцию, с помощью дополнительных конструктивных элементов. Однако синтез КУ - это задача и цель домашнего задания №4.
