Министерство
образования и науки Российской Федерации
Федеральное
агентство по образованию
Государственное
образовательное учреждение
высшего
профессионального образования
«Комсомольский-на-Амуре
государственный технический университет»
Институт КП МТО
Кафедра ТМ
Пояснительная
записка к курсовому проекту
по дисциплине
«Металлорежущие станки»
Использование
современного программного обеспечения для
проектировании
цепной передачи в металлорежущем станке
Студент группы 5ТМб-1
К. Н. Мускин
Преподаватель
А.С.Хвостиков
2009
Содержание
1
Введение
2
Краткая характеристика цепной передачи
3
Альтернативный способ передачи крутящего момента от двигателя к входному валу
станка
4
Методика, лежащая в основе программных вычислений
5
Принцип работы программы
6
Код программы
7
Заключение
1.
Введение
Целью данного проекта
была разработка программы, написанной в среде визуального проектирования Delphi
7.0, которая бы избавила пользователя, поставившего себе цель – спроектировать
цепную передачу, от трудоемкого поиска методик расчета этой передачи в книгах и
справочниках. Суть программы – определить типоразмер цепи и геометрическую характеристику
звездочки по заданным пользователем условиям. В программе учтены многие
переменные, влияющие на конечный выбор стандартного типоразмера цепи.
Почему именно Delphi?
Ответ прост.
Delphi - представляет
собой уникальную систему разработки, в которой технология
высокопроизводительной оптимизирующей компиляции сочетается с визуальными
средствами разработки и масштабируемым процессором баз данных. Это позволяет
создавать эффективные приложения Windows, работающие с базами данных, в том
числе и приложения для систем клиент/сервер. Разработанные с помощью Delphi приложения,
могут функционировать под практически любой 32 разрядной операционной системой
типа Windows 95, 98, 2000, NT, XP.
Delphi - среда быстрого
создания приложений и на данный момент является самой популярной средой
разработки.
Delphi обладает рядом
преимуществ разработки:
Поддержка большого
числа разнообразных технологий доступа к данным.
-Быстрота разработки
приложения.
-Высокая
производительность разработанного приложения.
-Hизкие требования
разработанного приложения к ресурсам компьютера.
-Hаращиваемость за счет
встраивания новых компонент и инструментов
в среду Delphi.
-Возможность разработки
новых компонент и инструментов собственными средствами Delphi (существующие
компоненты и инструменты доступны в исходниках)
-Удачная проработка
иерархии объектов.
2.
Краткая характеристика цепной передачи
Цепные передачи
предназначены для передачи движения с заданными усилиями и скоростями. Они
могут работать в широком диапазоне передаваемых мощностей (от 0,1 кВт до 5000
кВт), скоростей (до 35 м/с), передаточных отношений (до 10 ). Цепная передача
состоит из ведущей и ведомой звездочек и цепи, охватывающей звездочки и
зацепляющейся за их зубья.
Цепные передачи
обладают рядом достоинств:
-возможность применения
в значительном диапазоне межосевых расстояний (до 8 м);
-меньшие, чем у
ременных передач, габариты;
-отсутствие скольжения;
-высокий КПД;
-малые силы,
действующие на валы, отсутствие необходимости в большом начальном натяжении;
-возможность легкой
замены цепи;
-возможность передачи
движения нескольким звездочкам.
Однако цепные передачи
не лишены недостатков:
-отсутствие жидкостного
трения в шарнирах и, следовательно, неизбежный износ, существенный при плохом
смазывании и попадании пыли и грязи (износ шарниров приводит к увеличению шага
звеньев и длины цепи, что вызывает необходимость применения натяжных
устройств);
-более высокие
требования к точности установки валов, чем в клиноременных передачах, и более
сложный уход - смазка, регулировка.
-скорость движения
цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает
колебания передаточного отношения, хотя эти колебания небольшие.
- передачи требуют
установки на картерах;
Цепи, применяемые в
машиностроении, по характеру выполняемой ими работы подразделяют на две группы
– приводные и тяговые. В металлорежущих станках применяются приводные зубчатые
цепи вследствие обеспечения ими более плавной работы, меньшего шума, высокой
кинематической точности и обладания более высокой надежностью из –за отсутствия
роликов и втулок, а также благодаря тому, что разрыв одной пластины не приводит
к разрыву всей цепи.
3.
Альтернативный способ передачи крутящего момента от двигателя к входному валу
станка
Здесь мы рассмотрим
преимущества и недостатки другой механической передачи, способной выполнять ту
же роль что и рассматриваемая нами цепная передача.
Ремённые передача
Механизм,
осуществляющий передачу вращательного движения с помощью ремня, охватывающего
закрепленные на валах шкивы. Ремень, являясь промежуточной гибкой связью,
передаёт крутящий момент с ведущего шкива на ведомый за счёт сил трения,
возникающих между натянутым ремнем и шкивами. В зависимости от типа
используемых ремней Р. п. могут быть плоскоремёнными, клиноремёнными и круглоремёнными.
Получают распространение ременные передачи с поликлиновыми ремнями, имеющими
клиновые выступы на внутренней стороне. Плоские и круглые ремни используются,
как правило, по одному в передаче, а клиновые — по несколько штук (обычно не
более 6—8).
Плоскоремённые передачи
просты и удобны, позволяют применять обычные шкивы с гладкой поверхностью,
способны работать при высоких скоростях (40—50 м/сек и выше). Однако такие Р.
п. имеют невысокое тяговое усилие, значительные габариты и сравнительно малое
передаточное отношение (обычно до 5).
Клиноремённые передачи,
обеспечивая повышенное сцепление ремней со шкивами, позволяют сократить
межосевое расстояние, уменьшить размеры передачи и повысить передаточное
отношение (до 10—15). Круглоремённые передачи используются редко, главным
образом в приводах малой мощности (настольные станки, швейные машины и т. п.).
Получают
распространение ремни из высокоэластичных и прочных синтетических материалов,
узкоклиновые и зубчатые ремни. ременные передачи распространены в приводах с/х
машин, электрогенераторов, некоторых станков, текстильных и других машин.
Ременные передачи. применяют обычно для передачи мощности до 30—50 квт.
Известны установки мощностью в несколько сотен и даже тысяч квт, в которых
также использованы ременные передачи.
Ремённые передачи
обладают как рядом достоинств, так и рядом недостатков.
Достоинства ременной
передачи:
конструктивная простота
относительно малая
стоимость
способность передавать
мощность на значительные расстояния (до 15 м и более)
плавность и бесшумность
работы, предохранение механизмов от перегрузки за счёт упругих свойств ремня и
его способности пробуксовывать по шкивам.
Недостатки ременной
передачи:
- короткий срок службы
ремней
-относительно большие
размеры
-высокая нагрузка на
валы и подшипники-
-непостоянство
передаточного отношения (из-за неизбежного проскальзывания ремня).
4.
Методика, на которой основана программа
Основу вычислительной
программы составляют ряд указаний и формул, предложенных книгой А.А. Готовцева
и И.П Котенкова «Проектирование цепных передач». Программа представляет собой
более систематизированную методику, нацеленную именно на расчет зубчатой цепной
передачи.
В качестве исходных
параметров пользователю необходимо определится с:
-передаточным
отношением передачи, U;
-межосевым расстоянием,
A (мм);
-диаметром ведущей
звездочки, De (мм) (должен быть не
меньше 68 мм);
Данные переменные
позволят рассчитать максимально допустимый диаметр звездочки по следующей
формуле:
и сравнить его с
введенным пользователем диаметром ведущей звездочки. Если указанное
пользователем значение будет превышать максимальное программа известит
пользователя об этом, и попросит его перезадать значение.
-частотой вращения
ведущей звездочки, n
(об/мин);
Это позволит произвести
расчет скорости движения цепи по формуле:
-режимом работы цепи;
-температурой окружающей
среды;
-передаваемой мощностью
Данные параметры влияют
на выбор коэффициентов, которые в свою очередь помогают определить коффициент
эксплуатации, рассчитывающийся по формуле:
Значение скорости,
определенное ранее позволит высчитать коэффициент, учитывающий снижение несущей
способности цепи, из – за центробежных сил, для зубчатых цепей:
- максимально
допустимой частотой вращения, nmax
(об/мин);
Это позволит определиться
с шагом цепи.
-числом зубьев
ведущей звездочки;
Это необходимо, чтобы
определиться с числом звеньев цепи:
где
И впоследствии мы
найдем длину цепи:
Далее программа
проведет проверку цепи по двум условиям
- условие плавности:
В случае если данное
условие не будет выполнятся, программа выдаст пользователю извещение об этом.
-условие долговечности:
Если данное условие не
выполняется, то пользователь будет об этом информирован. И наконец, определив
указанные выше параметры мы сможем посчитать ширину цепи:
Вторая часть расчетов
посвящена геометрическому расчету звездочки. Программа рассчитывает и выводит
на экран следующие параметры:
Половина углового шага
τ, которая высчитывается по формуле:
Диаметр делительной
окружности  :
Радиальный зазор, е:
Высота зуба, h
Диаметр окружности
впадин  :
Расстояние между
верхним краем рабочей грани звена и точкой, лежащей в плоскости измерения зуба,
Р:
Радиус построения
криволинейного профиля зуба R:
Наибольший зазор между
рабочей гранью пластин и зубом, K:
Угол поворота звена на
звездочке, φ:
Ширина зуба, b:
Расстояние от вершины
зуба до линии центров  :
Радиус закругления
торца зуба и направляющей проточки r:
Глубина проточки
Ширина проточки, s1
5.
Принцип работы программы
Программа состоит из
одного главного окна.

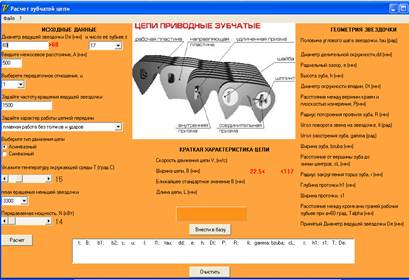

Рисунок1.Главное окно
программы
В левой стороне
содержатся операторы, запоминающие данные вводимые пользователем. Диаметр
ведущей звездочки вводится с клавиатуры путем нажатия кнопок несущих в себе
числа (по умолчанию 69 мм). Число зубьев звездочки указывается в выпадающем
спике при помощи левой кнопки мышки (по умолчаннию z=17).
Передаточное отношения указывается также, как и число зубьев звездочки (по
умолчанию u=1). Частота вращения
звездочки заполняется вводом с клавиатуры, «не числовые» клавиши заблокированы
(по умолчанию n=1500 об/мин). Характер
работы цепи задается благодаря выпадающему списку по щелчку мыши. Температура
окружающей среды вводится по средствам полосы прокрутки, правее полосы
прокрутки указывается текущее значение температуры (по умолчанию 15 0
С). Максимально допустимая частота вращения ведущей звездочки (nmax)
выбирается из выпадающего списка (по умолчанию nmax=3300
об/мин ). При помощи второй полосы прокрутки пользователь может задать
передаваемую цепью мощность N
в кВт (по умолчанию N=14 кВт). Далее
после корректировки всех данных нужно нажать кнопку «Расчет».
Механизм программы
обработает данные и окно программы примет следуюший вид:

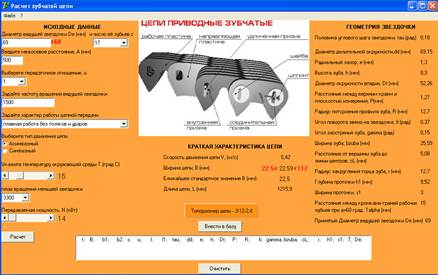

Рисунок 2. Вид
программы после нажатия кнопки «Расчет»
Как видно на картинке в
правой части и в центре появились значения вычисленных геометрических величин.
В центре, чуть ниже картинки располагается надпись «Типоразмер цепи З-12-2,4».
Программа выдала нам стандартный типоразмер цепи, согласно указанным
условиям.Далее пользователю необходимо нажать кнопку «Внести в базу». Окно
изменится (см рисунок3)

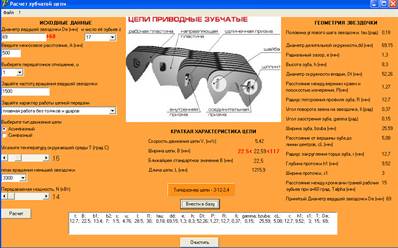

Как видим на белом поле
ниже кнопки «Внести в базу» появился ряд чисел. Каждое число соотвествует
характеристике находящейся над ней. Соотвествие буквенных обозначений
геометрическим параметрам можно найти на окне программы. Данная структура
записи в этом поле не случайна. Дело в том, что впоследствии пользователь
сможет сохранить результаты вычислений в файле «Цепь.txt»
(путем нажатия из выпадающего главного меню «Файл» и выбора там функции
«сохранить» ). Файл примет структуру аналогичную структуре записи окна. Данная
структура является ничем иным как внешней базой, на которую можно сослаться при
работе в программе T-Flex,
с целью построения конкретного чертежа или 3D
модели зубчатой цепи и звездочки. Для произведения указанных действий
необходимо будет иметь уже готовый параметризованный чертеж цепи и звездочки,
разработка которого находится в перспективе.
Рисунок 3 Окно
программы после нажатия кнопки «Внести в базу»
Код программы содержит
в себе механизмы предупреждения пользователя о его некорректной работе с
программой. В коде прописаны условия предъявляемые к самой цепной передаче,
невыполнение которых, из – за некорректно введенных данных ведет к появлению
различного рода сообщений, информирующих пользователя и дающих ему совет.
6.
Код
программы
unit
Unit1;
interface
uses
Windows,
Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
Dialogs,
StdCtrls, ExtCtrls, TeeProcs, TeEngine, Chart, jpeg, Menus;
type
TForm1
= class(TForm)
Label1:
TLabel;
Edit1:
TEdit;
ComboBox1:
TComboBox;
Label2:
TLabel;
Button1:
TButton;
Label3:
TLabel;
Label4:
TLabel;
Edit2:
TEdit;
Label5:
TLabel;
Label6:
TLabel;
Label7:
TLabel;
Edit3:
TEdit;
Label8:
TLabel;
Label9:
TLabel;
Label10:
TLabel;
ComboBox2:
TComboBox;
RadioButton1:
TRadioButton;
Label11:
TLabel;
RadioButton2:
TRadioButton;
Label12:
TLabel;
ScrollBar1:
TScrollBar;
Label13:
TLabel;
Label14:
TLabel;
ComboBox3:
TComboBox;
Label15:
TLabel;
Label16:
TLabel;
ScrollBar2:
TScrollBar;
Label17:
TLabel;
Label18:
TLabel;
Label19:
TLabel;
Label20:
TLabel;
Label21:
TLabel;
Label22:
TLabel;
Label23:
TLabel;
Label24:
TLabel;
ComboBox4:
TComboBox;
Label25:
TLabel;
Image1:
TImage;
Panel1:
TPanel;
Memo1:
TMemo;
Button2:
TButton;
MainMenu1:
TMainMenu;
N1:
TMenuItem;
N2:
TMenuItem;
N3:
TMenuItem;
N4:
TMenuItem;
N5:
TMenuItem;
Button3:
TButton;
Label26:
TLabel;
Label27:
TLabel;
Label28:
TLabel;
Label29:
TLabel;
Label30:
TLabel;
Label31:
TLabel;
Label32:
TLabel;
Label33:
TLabel;
Label34:
TLabel;
Label35:
TLabel;
Label36:
TLabel;
Label37:
TLabel;
Label38:
TLabel;
Label39:
TLabel;
Label40:
TLabel;
Label41:
TLabel;
Label42:
TLabel;
Label43:
TLabel;
Label44:
TLabel;
Label45:
TLabel;
Label46:
TLabel;
Label47:
TLabel;
Label48:
TLabel;
Label49:
TLabel;
Label50:
TLabel;
Label51:
TLabel;
Label52:
TLabel;
Label53:
TLabel;
Label54:
TLabel;
Label55:
TLabel;
Label56:
TLabel;
Label57:
TLabel;
Label58:
TLabel;
Label59:
TLabel;
Label60:
TLabel;
Label61:
TLabel;
procedure
Edit1KeyPress(Sender: TObject; var Key: Char);
procedure
Button1Click(Sender: TObject);
procedure
Edit2Exit(Sender: TObject);
procedure
Edit3KeyPress(Sender: TObject; var Key: Char);
procedure
Edit4KeyPress(Sender: TObject; var Key: Char);
procedure
Edit2KeyPress(Sender: TObject; var Key: Char);
procedure
ScrollBar1Change(Sender: TObject);
procedure
ScrollBar2Change(Sender: TObject);
procedure
Button2Click(Sender: TObject);
procedure
N3Click(Sender: TObject);
procedure
N4Click(Sender: TObject);
procedure
Button3Click(Sender: TObject);
private
{
Private declarations }
public
{
Public declarations }
end;
var
Form1:
TForm1;
implementation
{$R
*.dfm}
procedure
TForm1.Edit1KeyPress(Sender: TObject; var Key: Char);
begin
if
not (Key in ['0'..'9']) then Key := #0;
end;
procedure
TForm1.Edit2KeyPress(Sender: TObject; var Key: Char);
begin
if
not (Key in ['0'..'9']) then Key := #0;
end;
procedure
TForm1.Edit3KeyPress(Sender: TObject; var Key: Char);
begin
if
not (Key in ['0'..'9']) then Key := #0;
end;
procedure
TForm1.Edit4KeyPress(Sender: TObject; var Key: Char);
begin
if
not (Key in ['0'..'9','-']) then Key := #0;
end;
procedure
TForm1.Edit2Exit(Sender: TObject);
var
De:real;
begin
De:=StrToFloat(Edit2.text);
if De<68 then
ShowMessage('Значение диаметра ведущей звездочки введено некорректно')
else
end;
procedure
TForm1.ScrollBar1Change(Sender: TObject);
begin
Label13.Caption:=IntToStr(ScrollBar1.Position);
end;
procedure
TForm1.ScrollBar2Change(Sender: TObject);
begin
Label17.Caption:=IntToStr(ScrollBar2.Position);
end;
procedure
TForm1.Button1Click(Sender: TObject);
var
A,s,Dmax,u,u1,De,n,h,V,P,Talpha,klambda,kt,T,kv,e,shag,B,Bkon,z,Lt,L,b2,c1,r1,tau,dd,Dt,R,K,fi,beta,gamma,bzuba,cL,h1,s1,ty,y:real;
begin
A:=StrToFloat(Edit1.text);
De:=StrToFloat(Edit2.text);
u:=StrToFloat(ComboBox1.text);
if
ComboBox1.Text='1..4'
then
Dmax:=(1.66*A)/(u+1)
else Dmax:=A/(u+1);
if Dmax<69 then
ShowMessage('Значение максимального диаметра ведущей звездочки при данных
параметрах слишком мало. Перезадайте межосевое расстояние или передаточное
отношение')
else
if De>Dmax then
ShowMessage('Значение диаметра ведущей звездочки превышает максимальный.
Перезадайте межосевое расстояние,передаточное отношение или уточните диаметр
ведущей зведочки')
else
label3.Caption:=formatfloat('#.##',De);
n:=StrToFloat(Edit3.text);
V:=(3.14*De*n)/60000;
label8.Caption:=formatfloat('###.##',V);
if
(combobox2.ItemIndex=0) and (RadioButton1.Checked) then klambda:=1;
if
(combobox2.ItemIndex=1) and (RadioButton1.Checked) then klambda:=1.25;
if
(combobox2.ItemIndex=2) and (RadioButton1.Checked) then klambda:=1.4;
if
(combobox2.ItemIndex=3) and (RadioButton1.Checked) then klambda:=1.6;
if
(combobox2.ItemIndex=4) and (RadioButton1.Checked) then klambda:=1.8;
if
(combobox2.ItemIndex=5) and (RadioButton1.Checked) then klambda:=1.9;
if
(combobox2.ItemIndex=0) and (RadioButton2.Checked) then klambda:=1;
if
(combobox2.ItemIndex=1) and (RadioButton2.Checked) then klambda:=1;
if
(combobox2.ItemIndex=2) and (RadioButton2.Checked) then klambda:=1.1;
if
(combobox2.ItemIndex=3) and (RadioButton2.Checked) then klambda:=1.25;
if
(combobox2.ItemIndex=4) and (RadioButton2.Checked) then klambda:=1.45;
if
(combobox2.ItemIndex=5) and (RadioButton2.Checked) then klambda:=1.5;
T:=StrToFloat(Label13.Caption);
if
(T>-80) and (T<-25) then kt:=2.5;
if
(T>-25) and (T<150) then kt:=1;
if
(T>150) and (T<250) then kt:=1.25;
kv:=1-1.1*0.001*V*V;
if
ComboBox3.Text='3300' then shag:= 12.7;
if
ComboBox3.Text='2650' then shag:= 15.875;
if
ComboBox3.Text='2200' then shag:= 19.05;
if
ComboBox3.Text='1650' then shag:= 25.4;
if
ComboBox3.Text='1350' then shag:= 31.75;
if shag>0.185*De
then showmessage('Шаг цепи не удовлетворяет условию плавности.Измените частоту
вращения или откорректируйте диаметр ведущей звездочки.');
if (shag<0.0125*A)
or (shag>0.04*A) then showmessage('Шаг цепи не удолетворяет условию
долговечности. Измените межосевое расстояние.');
N:=StrToFloat(Label17.Caption);
B:=(250*klambda*kt*N)/(kv*shag*exp(1.5*ln(V)));
label14.Caption:=formatfloat('###.##',B);
if (B>22.5) and
(B<117) then
else
showmessage('Полученная ширина цепи выходит за пределы стандартных значений,
определить типоразмер цепи не представляется возможным. Пересмотрите введенные
вами параметры');
if
(ComboBox3.Text='3300')
and (B>22.5)
and (B<25.5)
then Bkon:=22.5;
if
(ComboBox3.Text='3300') and (B>25.5) and (B<28.5) then Bkon:=28.5;
if
(ComboBox3.Text='3300') and (B>28.5) and (B<31.5) then Bkon:=28.5;
if
(ComboBox3.Text='3300') and (B>31.5) and (B<34.5) then Bkon:=34.5;
if
(ComboBox3.Text='3300') and (B>34.5) and (B<37.5) then Bkon:=34.5;
if
(ComboBox3.Text='3300') and (B>37.5) and (B<40.5) then Bkon:=40.5;
if
(ComboBox3.Text='3300') and (B>40.5) and (B<43.5) then Bkon:=40.5;
if
(ComboBox3.Text='3300') and (B>43.5) and (B<46.5) then Bkon:=46.5;
if
(ComboBox3.Text='3300') and (B>46.5) and (B<49.5) then Bkon:=46.5;
if
(ComboBox3.Text='3300') and (B>49.5) and (B<52.5) then Bkon:=52.5;
if
(ComboBox3.Text='3300') and (B>52.5) then showmessage('При
данной
ширине
цепи
шаг
слишком
мал.
Увеличьте
величину шага путем изменения допускаемой частоты вращения или уменьшите
мощность');
if
(ComboBox3.Text='2650') and (B>30) and (B<34) then Bkon:=30;
if
(ComboBox3.Text='2650') and (B>34) and (B<38) then Bkon:=38;
if
(ComboBox3.Text='2650') and (B>38) and (B<42) then Bkon:=38;
if
(ComboBox3.Text='2650') and (B>42) and (B<46) then Bkon:=46;
if
(ComboBox3.Text='2650') and (B>46) and (B<50) then Bkon:=46;
if
(ComboBox3.Text='2650') and (B>50) and (B<54) then Bkon:=54;
if
(ComboBox3.Text='2650') and (B>54) and (B<58) then Bkon:=54;
if
(ComboBox3.Text='2650') and (B>58) and (B<62) then Bkon:=62;
if
(ComboBox3.Text='2650') and (B>62) and (B<66) then Bkon:=62;
if
(ComboBox3.Text='2650') and (B>66) and (B<70) then Bkon:=70;
if
(ComboBox3.Text='2650') and (B>70) then showmessage('При
данной
ширине
цепи
шаг
слишком
мал.
Увеличте
величину шага путем изменения допускаемой частоты вращения или уменьшите
мощность');
if
(ComboBox3.Text='2200') and (B>45) and (B<51) then Bkon:=45;
if
(ComboBox3.Text='2200') and (B>51) and (B<57) then Bkon:=57;
if
(ComboBox3.Text='2200') and (B>57) and (B<63) then Bkon:=57;
if
(ComboBox3.Text='2200') and (B>63) and (B<69) then Bkon:=69;
if
(ComboBox3.Text='2200') and (B>69) and (B<75) then Bkon:=69;
if
(ComboBox3.Text='2200') and (B>75) and (B<81) then Bkon:=81;
if
(ComboBox3.Text='2200') and (B>81) and (B<87) then Bkon:=81;
if
(ComboBox3.Text='2200') and (B>87) and (B<93) then Bkon:=93;
if
(ComboBox3.Text='2200') and (B>93)then showmessage('При
данной
ширине
цепи
шаг
слишком
мал.
Увеличте
величину шага путем изменения допускаемой частоты вращения или уменьшите
мощность');
if
(ComboBox3.Text='1650') and (B>57) and (B<63) then Bkon:=57;
if
(ComboBox3.Text='1650') and (B>63) and (B<69) then Bkon:=69;
if
(ComboBox3.Text='1650') and (B>69) and (B<75) then Bkon:=69;
if
(ComboBox3.Text='1650') and (B>75) and (B<81) then Bkon:=81;
if
(ComboBox3.Text='1650') and (B>81) and (B<87) then Bkon:=81;
if
(ComboBox3.Text='1650') and (B>87) and (B<93) then Bkon:=93;
if
(ComboBox3.Text='1650') and (B>93) and (B<99) then Bkon:=93;
if
(ComboBox3.Text='1650') and (B>99) and (B<105) then Bkon:=105;
if
(ComboBox3.Text='1650') and (B>105) then showmessage('При
данной
ширине
цепи
шаг
слишком
мал.
Увеличте
величину шага путем изменения допускаемой частоты вращения или уменьшите
мощность');
if
(ComboBox3.Text='1350') and (B>69) and (B<75) then Bkon:=69;
if
(ComboBox3.Text='1350') and (B>75) and (B<81) then Bkon:=81;
if
(ComboBox3.Text='1350') and (B>81) and (B<87) then Bkon:=81;
if
(ComboBox3.Text='1350') and (B>87) and (B<93) then Bkon:=93;
if
(ComboBox3.Text='1350') and (B>93) and (B<99) then Bkon:=93;
if
(ComboBox3.Text='1350') and (B>99) and (B<105) then Bkon:=105;
if
(ComboBox3.Text='1350') and (B>105) and (B<111) then Bkon:=105;
if
(ComboBox3.Text='1350') and (B>111) and (B<117) then Bkon:=117;
if
(ComboBox3.Text='1350') and (B>117)then showmessage('При
данной
ширине
цепи
шаг
слишком
мал.
Увеличьте
величину шага путем изменения допускаемой частоты вращения или уменьшите
мощность');
label21.Caption:=formatfloat('##.##',Bkon);
z:=StrToFloat(ComboBox4.text);
Lt:=(2*(A/shag))+((z+u*z)/2)+((z*u-z)/3.14)*((z*u-z)/3.14)*(shag/A);
L:=Lt*shag;
label25.Caption:=formatfloat('##.##',L);
if
(ComboBox3.Text='3300') and (Bkon=22.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-2,4';
if
(ComboBox3.Text='3300') and (Bkon=28.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-2,9';
if
(ComboBox3.Text='3300') and (Bkon=34.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-3,4';
if
(ComboBox3.Text='3300') and (Bkon=40.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-4,0';
if
(ComboBox3.Text='3300') and (Bkon=46.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-4,7';
if
(ComboBox3.Text='3300') and (Bkon=52.5) then
Panel1.Caption:='Типоразмер
цепи
- З-12-5,3';
f
(ComboBox3.Text='2650') and (Bkon=30) then
Panel1.Caption:='Типоразмер
цепи
- З-15-3,9';
if
(ComboBox3.Text='2650') and (Bkon=38) then
Panel1.Caption:='Типоразмер
цепи
- З-15-4,8';
if
(ComboBox3.Text='2650') and (Bkon=46) then
Panel1.Caption:='Типоразмер
цепи
- З-15-5,7';
if
(ComboBox3.Text='2650') and (Bkon=54) then
Panel1.Caption:='Типоразмер
цепи
- З-15-6,7';
if
(ComboBox3.Text='2650') and (Bkon=62) then
Panel1.Caption:='Типоразмер
цепи
- З-15-7,8';
if
(ComboBox3.Text='2650') and (Bkon=70) then
Panel1.Caption:='Типоразмер
цепи
- З-15-8,9';
if
(ComboBox3.Text='2200') and (Bkon=45) then
Panel1.Caption:='Типоразмер
цепи
- З-19-7,2';
if
(ComboBox3.Text='2200') and (Bkon=57) then
Panel1.Caption:='Типоразмер
цепи
- З-19-8,7';
if
(ComboBox3.Text='2200') and (Bkon=69) then
Panel1.Caption:='Типоразмер
цепи
- З-19-10,3';
if
(ComboBox3.Text='2200') and (Bkon=81) then
Panel1.Caption:='Типоразмер
цепи
- З-19-12,2';
if
(ComboBox3.Text='2200') and (Bkon=93) then
Panel1.Caption:='Типоразмер
цепи
- З-19-14,1';
if
(ComboBox3.Text='1650') and (Bkon=57) then
Panel1.Caption:='Типоразмер
цепи
- З-25-11,6';
if
(ComboBox3.Text='1650') and (Bkon=69) then
Panel1.Caption:='Типоразмер
цепи
- З-25-13,8';
if
(ComboBox3.Text='1650') and (Bkon=81) then
Panel1.Caption:='Типоразмер
цепи
- З-25-16,3';
if
(ComboBox3.Text='1650') and (Bkon=93) then
Panel1.Caption:='Типоразмер
цепи
- З-25-18,9';
if
(ComboBox3.Text='1650') and (Bkon=105) then
Panel1.Caption:='Типоразмер
цепи
- З-25-21,6';
if
(ComboBox3.Text='1350') and (Bkon=69) then
Panel1.Caption:='Типоразмер
цепи
- З-31-17,1';
if
(ComboBox3.Text='1350') and (Bkon=81) then
Panel1.Caption:='Типоразмер
цепи
- З-31-20,2';
if
(ComboBox3.Text='1350') and (Bkon=93) then
Panel1.Caption:='Типоразмер
цепи
- З-31-23,5';
if
(ComboBox3.Text='1350') and (Bkon=105) then
Panel1.Caption:='Типоразмер
цепи
- З-31-26,8';
if
(ComboBox3.Text='1350') and (Bkon=117) then
Panel1.Caption:='Типоразмер
цепи
- З-31-30,3';
if
ComboBox3.Text='3300' then b2:=7.0;
if
ComboBox3.Text='3300' then u1:=4.76;
if
ComboBox3.Text='3300' then h:=8.3;
if
ComboBox3.Text='3300' then e:=1.3;
if
ComboBox3.Text='3300' then P:=1.270 ;
if
ComboBox3.Text='3300' then Talpha:=14.11;
if
ComboBox3.Text='3300' then c1:=20.52;
if
ComboBox3.Text='3300' then r1:=1.5;
if
ComboBox3.Text='3300' then s:=1.5;
if
ComboBox3.Text='2650' then b2:=8.7;
if
ComboBox3.Text='2650' then u1:=5.95;
if
ComboBox3.Text='2650' then h:=10.3;
if
ComboBox3.Text='2650' then e:=1.6;
if
ComboBox3.Text='2650' then P:=1.587;
if
ComboBox3.Text='2650' then Talpha:=17.73;
if
ComboBox3.Text='2650' then c1:=23.92;
if
ComboBox3.Text='2650' then r1:=2;
if
ComboBox3.Text='2650' then s:=2;
if
ComboBox3.Text='2200' then b2:=10.5;
if
ComboBox3.Text='2200' then u1:=7.14;
if
ComboBox3.Text='2200' then h:=12.4;
if
ComboBox3.Text='2200' then e:=1.9;
if
ComboBox3.Text='2200' then P:=1.905;
if
ComboBox3.Text='2200' then Talpha:=21.22;
if
ComboBox3.Text='2200' then c1:=30.76;
if
ComboBox3.Text='2200' then r1:=2;
if
ComboBox3.Text='2200' then s:=3;
if
ComboBox3.Text='1650' then b2:=14;
if
ComboBox3.Text='1650' then u1:=9.52;
if
ComboBox3.Text='1650' then h:=16.5;
if
ComboBox3.Text='1650' then e:=2.5;
if
ComboBox3.Text='1650' then P:=2.54 ;
if
ComboBox3.Text='1650' then Talpha:=28.33;
if
ComboBox3.Text='1650' then c1:=41.03;
if
ComboBox3.Text='1650' then r1:=2.5;
if
ComboBox3.Text='1650' then s:=3;
if
ComboBox3.Text='1350' then b2:=17.5;
if
ComboBox3.Text='1350' then u1:=11.91;
if
ComboBox3.Text='1350' then h:=20.7;
if
ComboBox3.Text='1350' then e:=3.2;
if
ComboBox3.Text='1350' then P:=3.175 ;
if
ComboBox3.Text='1350' then Talpha:=35.35;
if
ComboBox3.Text='1350' then c1:=51.34;
if
ComboBox3.Text='1350' then r1:=3.5;
if
ComboBox3.Text='1350' then s:=3;
tau:=3.14/z;
dd:=shag/sin(tau);
Dt:=dd-(2*h/cos(tau));
P:=0.1*shag;
R:=2.4*shag;
K:=0.04*shag;
fi:=6.28/z;
gamma:=0.52-fi;
bzuba:=B+2*s;
cL:=0.4*shag;
r:=shag;
h1:=0.75*shag;
s1:=2*s;
ty:=shag-2*(u1*cos(gamma)-P*sin(gamma));
label27.Caption:=formatfloat('0.##',tau);
label28.Caption:=formatfloat('#.##',dd);
label29.Caption:=formatfloat('#.##',e);
label30.Caption:=formatfloat('#.##',h);
label31.Caption:=formatfloat('#.##',Dt);
label32.Caption:=formatfloat('#.##',P);
label33.Caption:=formatfloat('#.##',R);
label34.Caption:=formatfloat('0.##',fi);
label35.Caption:=formatfloat('0.##',gamma);
label36.Caption:=formatfloat('#.##',bzuba);
label37.Caption:=formatfloat('#.##',cL);
label38.Caption:=formatfloat('#.##',r);
label39.Caption:=formatfloat('#.##',h1);
label40.Caption:=formatfloat('#.##',s1);
label41.Caption:=formatfloat('#.##',T);
end;
procedure
TForm1.Button2Click(Sender: TObject);
begin
if
Panel1.Caption='' then showmessage ('Произведите
расчет
цепи.');
if
Panel1.Caption='Типоразмер цепи
- З-12-2,4'
then
memo1.Lines.add('12.7;
22.5; 13.4; 7; 1.5; 4.76; 28.5; 30; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+'; '+Label32.Caption+';
'+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+'; '+Label36.Caption+';
'+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+'; '+Label40.Caption+';
'+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-12-2,9'
then
memo1.Lines.add('12.7;
28.5; 13.4; 7; 1.5; 4.76; 34.5; 36; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-12-3,4'
then
memo1.Lines.add('12.7;
34.5; 13.4; 7; 1.5; 4.76; 40.5; 42; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-12-4,0'
then
memo1.Lines.add('12.7;
40.5; 13.4; 7; 1.5; 4.76; 46.5; 48; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-12-4,7'
then
memo1.Lines.add('12.7;
46.5; 13.4; 7; 1.5; 4.76; 52.5; 54; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-12-5,3'
then
memo1.Lines.add('12.7;
52.5; 13.4; 7; 1.5; 4.76; 58.5; 60; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-3,9'
then
memo1.Lines.add('15.875;
30; 16.7; 8.7; 2.0; 5.95; 36.0; 39; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-4,8'
then
memo1.Lines.add('15.875;
38; 16.7; 8.7; 2.0; 5.95; 44.0; 47; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-5,7'
then
memo1.Lines.add('15.875;
46; 16.7; 8.7; 2.0; 5.95; 52.0; 55; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-6,7'
then
memo1.Lines.add('15.875;
54; 16.7; 8.7; 2.0; 5.95; 60.0; 63; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-7,8'
then
memo1.Lines.add('15.875;
62; 16.7; 8.7; 2.0; 5.95; 68.0; 71; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-15-8,9'
then
memo1.Lines.add('15.875;
70; 16.7; 8.7; 2.0; 5.95; 76.0; 79; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-19-7,2'
then
memo1.Lines.add('19.05;
45; 20.1; 10.5; 3.0; 7.14; 52.6; 56; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-19-8,7'
then
memo1.Lines.add('19.05;
57; 20.1; 10.5; 3.0; 7.14; 64.5; 68; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-19-10,3'
then
memo1.Lines.add('19.05;
69; 20.1; 10.5; 3.0; 7.14; 76.5; 80; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-19-12,2'
then
memo1.Lines.add('19.05;
81; 20.1; 10.5; 3.0; 7.14; 88.5; 92; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-19-14,1'
then
memo1.Lines.add('19.05;
93; 20.1; 10.5; 3.0; 7.14; 100.5; 104; '+Label27.Caption+';
'+Label28.Caption+'; '+Label29.Caption+'; '+Label30.Caption+';
'+Label31.Caption+'; '+Label32.Caption+'; '+Label33.Caption+';
'+Label34.Caption+'; '+Label35.Caption+'; '+Label36.Caption+'; '+Label37.Caption+';
'+Label38.Caption+'; '+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+';
'+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-25-11,6'
then
memo1.Lines.add('25.40;
57; 26.7; 14.0; 3.0; 9.52; 65.0; 68; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-25-13,8'
then
memo1.Lines.add('25.40;
69; 26.7; 14.0; 3.0; 9.52; 77.0; 80; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+';
'+Label33.Caption+';
'+Label34.Caption+'; '+Label35.Caption+'; '+Label36.Caption+'; '+Label37.Caption+';
'+Label38.Caption+'; '+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+';
'+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-25-16,3'
then
memo1.Lines.add('25.40;
81; 26.7; 14.0; 3.0; 9.52; 89.0; 92; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-25-18,9'
then
memo1.Lines.add('25.40;
93; 26.7; 14.0; 3.0; 9.52; 101; 104; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+';
'+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-25-21,6'
then
memo1.Lines.add('25.40;
105; 26.7; 14.0; 3.0; 9.52; 113; 116; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+';
'+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-31-17,1'
then
memo1.Lines.add('31.75;
69; 33.4; 17.5; 3.0; 11.9; 78.0; 82; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+'; '+Label32.Caption+';
'+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+'; '+Label36.Caption+';
'+Label37.Caption+'; '+Label38.Caption+'; '+Label39.Caption+'; '+Label40.Caption+';
'+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-31-20,1'
then
memo1.Lines.add('31.75;
81; 33.4; 17.5; 3.0; 11.9; 90.0; 94; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-31-23,5'
then
memo1.Lines.add('31.75;
93; 33.4; 17.5; 3.0; 11.9; 102; 106; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-31-26,8'
then
memo1.Lines.add('31.75;
105; 33.4; 17.5; 3.0; 11.9; 114; 118; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
if
Panel1.Caption='Типоразмер цепи
- З-31-30,3'
then
memo1.Lines.add('31.75;
117; 33.4; 17.5; 3.0; 11.9; 126; 130; '+Label27.Caption+'; '+Label28.Caption+';
'+Label29.Caption+'; '+Label30.Caption+'; '+Label31.Caption+';
'+Label32.Caption+'; '+Label33.Caption+'; '+Label34.Caption+'; '+Label35.Caption+';
'+Label36.Caption+'; '+Label37.Caption+'; '+Label38.Caption+';
'+Label39.Caption+'; '+Label40.Caption+'; '+Label41.Caption+'; '+Edit2.text+';');
end;
procedure
TForm1.N3Click(Sender: TObject);
begin
memo1.Lines.SaveToFile('Цепь.txt');
end;
procedure
TForm1.N4Click(Sender: TObject);
begin
Showmessage ('Данная
программа предназначена для выбора зубчатой приводной цепи определенного
типоразмера, согласно данным введеным пользователем.');
end;
procedure
TForm1.Button3Click(Sender: TObject);
begin
memo1.Clear;
memo1.Lines.Strings[0]:='
t; B; b1; b2; s; u; l; l1; tau; dd; e; h; Dt; P; R; fi; gamma; bzuba; cL; r; h1;
s1; T; De; ';
end;
end.
7.
Заключение
Надеюсь разработанная
мною программа сможет выполнить свое служебное назначение когда-нибудь. Однако
факт того, что человеку ни придется перебирать литературу чтобы рассчитать
зубчатую передачу – на лицо.
А ответ на вопрос «Что
лучше – цепная передача или ременная?» однозначно ответить мне не
представляется возможным. Конечно, цепная передача имеет ряд преимуществ над
ременной, например меньшие, чем у ременных передач, габариты или отсутствие
проскальзывания и так далее, но они как и все механические передачи ни лишены
своих недостатков, которые впоследствии могут повлиять на окончательный выбор
инженера, проектирующего станок.
|
