2. Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 1.

Таблица 1 – Данные опыта и расчёта.

№	Из опыта					Из расчёта
№	I A	U1 B	U2 B	U3 B	U B	R1 Ом	R2 Ом	R3 Ом	Rэкв Ом	P1 Вт	P2 Вт	P3 Вт	P Вт
1	1,2	70	30	120	220	58,3	25	100	183,3	84	36	144	264
2	1	55	55	110	220	55	55	110	220	55	55	100	210

1) I=1,2A; U1=70B; U2=30B; U3=120B; U=220B

2) I=1A; U1=55B; U2=55B; U3=110B; U=220B

3. Собрать цепь для параллельного соединения резисторов

Рисунок 1- Последовательное соединение резисторов– Рисунок 2 – Параллельное соединение резисторов

4. Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 2.

Таблица 2-Данные опыта и расчёта

№	Из опыта					Из расчёта
№	U В	I1 А	I2 А	I3 А	I А	R1 Ом	R2 Ом	R3 Ом	Rэкв Ом	q1 См	q2 См	q3 См	qэкв См	P1 Вт	P2 Вт	P3 Вт	Pэкв Вт
1	220	1,2	1,2	1	3,4	183,3	183,3	220	64,5	0,005	0,005	0,004	0,014	264	264	220	748
2	220	1,2	0,4	1,8	3,4	183,3	122,2	550	64,5	0,005	0,001	0,008	0,014	264	88	396	748

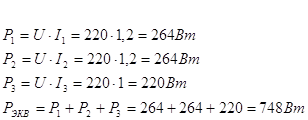

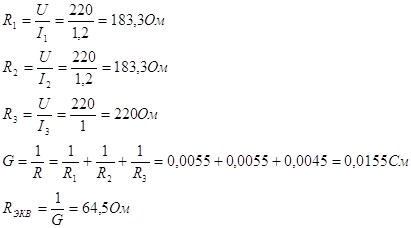

1) U=220В; I1=1,2A; I2=1,2A; I3=1A; I=3,4A

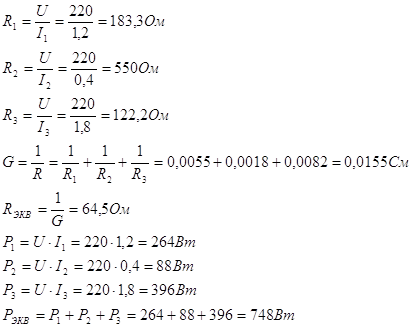

2) U=220B; I1=1,2A; I2=0,4A; I3=1,8A; I=3,4A;

Контрольные вопросы

1. При последовательном соединении каждый элемент цепи соединён последовательно, т.е. конец предыдущего элемента соединён с началом следующего, начало первого и конец последнего являются зажимами группы элементов, которыми она может быть подсоединена к другим участкам цепи.

При параллельном соединении группы элементов начала всех элементов соединены в одном зажиме, а концы в другом: этими зажимами группа присоединяется к другим участкам цепи.

2. Rэкв=R1+R2+R3 – при последовательном соединении.

1/ Rэкв=1/ R1+1/ R2+1/ R3 – при параллельном соединении.

3. Законы Кирхгофа:

І закон: в ветвях, образующих узел эл. цепи, алгебраическая сумма токов равна нулю: ΣI = 0.

ІІ закон: в контуре эл. цепи алгебраическая сумма напряжений на его ветвях равна нулю ΣU = 0 или контуре эл. Цепи алгебраическая сумма падений напряжения на пассивных элементах равна алгебраической сумме ЭДС этого контура: Σ IR = Σ E.

4. R=U/I; I=U/R – Закон Ома для участка цепи, не содержащий ЭДС.

I=E/R+r

3. Отличительной особенностью параллельного соединения является то, что ко всем ветвям приложено одно и то же напряжение.

4. Ток больше в той ветви, где меньше сопротивление, т. к. I=U/R, U-const.

5. G=I/U=1/R – проводимость [См].

При параллельном соединении пассивных ветвей общая проводимость между двумя узлами равна сумме проводимостей всех ветвей, т.е.

G = G1+G2+G3

8. P = EI или P = I2R – мощность.
