Курсовая работа: Изготовление детали и участка механосборочного цеха


Курсовая работа: Изготовление детали и участка механосборочного цеха

Реферат

ПЗ: 77 страниц, 21 рис., 14 табл., 14 источников

Объект исследования - разработка технологического процесса изготовления детали и участка механосборочного цеха.

Цель курсового проектирования - закрепление и углубление полученных знаний, пополнение их новыми достижениями современной прогрессивной технологии и применение новейшего оборудования, конструирование технологической оснастки, выбор режущего и контрольного инструмента.

Метод исследования - расчетно-аналитический.

СТАНОК, ДЕТАЛЬ, ЗАГОТОВКА, ПЛАТ! ОБРАБОТКИ, РЕЖИМЫ РЕЗАНИЯ, СКОРОСТЬ, ОПЕРАЦИОННАЯ КАРТА, КАРТА ЭСКИЗОВ, МАРШРУТНАЯ КАРТА, КОНТРОЛЬ, РЕЖУЩИЙ ИНСТРУМЕНТ


Содержание

Введение

1. Технологическая часть

1.1 Описание конструкции и назначение детали

1.2 Выбор типа производства и формы организации работ

1.3 Выбор метода получения заготовки

1.4 Проектирование плана обработки

1.4.1 Анализ конструкции детали на технологичность

1.4.2 Проектирование маршрута обработки поверхностей (МОП)

1.4.3 Проектирование маршрута обработки заготовки

1.4.4 Расчёт межоперационных припусков и технологических размеров

1.5    Проектирование операционной технологии

2. Конструкторская часть

2.1   Конструирование рабочего приспособления

2.1.1 Описание конструкции и принципа работы

2.1.2 Расчёт необходимого усилия закрепления заготовки и выбор привода

2.1.3 Расчёт приспособления на прочность

2.1.4 Экономическая эффективность применения данного приспособления

2.2 Контрольное приспособление

3. Проектирование участка

Заключение

Перечень ссылок

Приложение А. Альбом технологических карт

Приложение Б. Приспособление рабочее

Приложение В. Приспособление для проверки биения шестерни


Введение

Перед машиностроением в нынешних условиях стоят следующие задачи: повышение качества, производительности производства. Эти задачи решаются путем создания новых технологий на основе новейших научных разработок.

Основными производственными фазами является качество оборудования и инструмента, физико-химические и механические свойства исходных материалов и заготовок, качество выполнения обработки деталей машин. Полученные при обработке размеры, форма и расположение элементарных поверхностей определяют фактические зазоры и натяги в соединении.

Для получения качественной и недорогой продукции ее выпуск должен быть технологичным:

- Относительная дешевизна материалов при сохранении требуемых свойств;

- Прогрессивные методы получения заготовок;

- Применение высокопродуктивного оборудования:

а) многоинструментальных станков с ЧПУ;

б) высокопроизводительного оборудования.

Качество создаваемого изделия обеспечивается на этапах подготовки и производства продукции и реализуется в процессе эксплуатации. Важной составляющей обеспечения качественной продукции является контроль изделия, как в ходе выполнения технологического процесса, так и окончательный контроль детали.

Итак, в условиях рыночной экономики определяющее значение в положении предприятия на рынке будет иметь применение наиболее производительных с наименьшей себестоимостью средств труда, обеспечивающих необходимое качество; применение наиболее эффективных средств и методов контроля качества продукции.

В ходе выполнения курсового проекта необходимо разработать оптимальный технологический процесс получения заданной детали на основе знаний, полученных в процессе изучения курса "Основы технологии машиностроения", выбрать оборудование, обеспечивающее быстрое и качественное изготовление заданной детали.


1. Технологическая часть

1.1 Описание конструкции и назначение детали

Деталь Шестерня привода ступенчатого вата является составляющей частью конструкции двигателя Д-36, выпускаемого на предприятии «Мотор-Сич». Деталь предназначена для передачи крутящего момента на последующие рабочие звенья двигателя.

Химический состав стали 14ХГСН2МА-Ш представлен в таблице 1.1.

Таблица 1.1 - Химический состав стали 14ХГСН2МА-Ш согласно ТУ 14-11865-76

C,

%

Cr,

%

Mn,

%

Si,

%

Ni,

%

Mo,

%

V,

%

S,

%

Fe,

%

0,11- 0,16 1,2-1,6 0,7-1 0,45-0,7 1,6-2 0,25-0,4 0,03-0,06 0-0,025 94,025

Данная сталь - трудносвариваемая. Термообработке предшествует подогрев для данной стали. Плотность стали 7800 кг/м3.

1.2 Выбор типа производства и формы организации работ

1.2.1 Исходные данные

- годовая программа выпуска N = 5000 шт.

- масса детали q = 0,286 кг

Проектирование технологического процесса механической обработки зависит от типа производства и формы его организации.

Тип производства определяют по широте номенклатуры, регулярности и стабильности выпуска изделий. Предварительно, учитывая массу детали и программу выпуска, принимаю серийный тип производства.

1.2.2 Расчет количества деталей в партии, шт.

Количество деталей в партии можно определить


где α – периодичность запуска (5 дней);

Ф – число рабочих дней в году (256 дней).

Принимаем партию деталей n=100 шт. Для серийного производства характерно использовать универсальный и специальный режущий и измерительный инструменты.

1.3 Выбор метода получения заготовки

1.3.1 Исходные данные

деталь - Шестерня привода СВ

материал детали - сталь 14ХГСН2МА-Ш

программа выпуска - N = 5000 шт.

вес детали - q = 0,286 кг

Сравниваю два способа получения заготовки:

а) штамповка на КГШП;

б) прокат.


1.3.2 Определение массы заготовки, полученной методом штамповки на КГШП.

В соответствии с [4] установлены следующие характеристики штамповки:

класс точности………………………………......Т2

группа стали…………………………………….МЗ

степень сложности……………………………...С1

уклоны для наружных поверхностей…………3±1°

радиусы закругления, мм………………………2

Масса штампованной заготовки определяется с помощью системы

Компас-ЗD путем измерения массово-центровочных характеристик.

Эскиз заготовки, полученной методом штамповки на КГШП представлен на рисунке 1.1

Рисунок 1.1 - Эскиз заготовки, полученной методом штамповки на КГШП

Q=0,759 кг

1.3.3 Определение массы заготовки, полученной методом проката

В виде заготовки для данной детали принимаем сортовой гарячекатанный круглый прокат нормальной точности, Ø85 мм.

Масса заготовки из проката определяется путем измерения массово-центровочных характеристик в системе Компас-ЗD

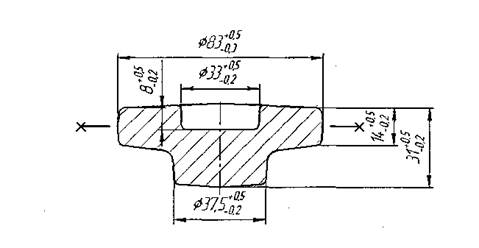

Эскиз заготовки, полученной методом проката представлен на рисунке 1.2

Рисунок 1.2 - Эскиз заготовки из проката.

1.3.4 Стоимость одной заготовки, полученной разными методами

а) Метод гарячей штамповки

где В6 - базовая стоимость 1 т заготовок, грн

Q, q - масса заготовки и детали соответственно, кг

КТ,КМ,КВ,К3,КП - коэффициенты, которые учитывают соответственно материал, класс точности, группу сложности, массу заготовки, программу выпуска.


ВОТХ - стоимость 1 т стружки, грн

б) Метод проката

Результаты расчетов сводим в табл. 1.2.

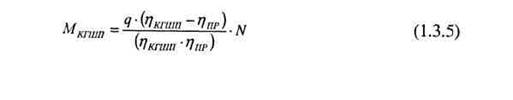

1.3.5 Расчет коэффициента использования материала заготовок

Коэффициент использования материала:

При сравнении двух способов получения заготовок видим, что ВКГШП < ВПР при ηКГШП < ηПР . Из этого следует, что в качестве заготовки в данном случае выбираю штамповку на КГШП.

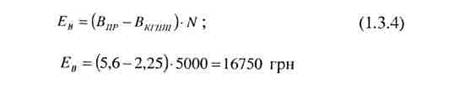

Годовые сбережения по стоимости изготовления заготовок, грн:


Дополнительно использованный вес материала при получении заготовок прокатом, кг:

Таблица 1.2- Сравнительная таблица

Показатели Обозначение Единицы Вариант
измерения КГШП Прокат
Вес заготовки Q кг 0,759 1,5

Базовая стоимость

1 т. заготовок

Вб

грн. 4000 3000
Коэффициенты

КТ

- 1 -

КМ

- 1,22 -

КВ

- 0,79 -

КЗ

- 0,87 -

КП

- 0,8 -

Стоимость 1 т.

стружки

ВОТХ

грн. 400 400

Стоимость одной

заготовки

В грн. 2,25 5,6

Коэффициент

использования

материала

η

- 0,37 0,19

1.4 Проектирование плана обработки

1.4.1 Анализ конструкции детали на технологичность

В общем случае конструкция детали считается технологичной, если она обеспечивает простое и экономичное изготовление. Критериями технологичности детали являются абсолютное значение трудоемкости Т и технологической себестоимости С ее изготовления.

Оценить показатели Т и С на начальном этапе проектирования технологического процесса невозможно по причине отсутствия необходимых исходных данных. Поэтому дается только качественная оценка признаков технологичности конструкции.

Материал изготавливаемой детали (сталь 14ХГСН2МА-Ш) относится ко 3-ей группе сложности обрабатываемости (согласно табл. 2.5 [1]). Имеется возможность получения необходимой шероховатости поверхностей. Поверхности, которые используются в качестве установочных технологических баз, являются простыми (плоскости, цилиндрические). Это позволяет применять универсальные рабочие приспособления. Принципы постоянства и единства баз присутствуют на большинстве операций.

Жесткость конструкции за счет малого отношения длины детали к диаметру большая. Обработку возможно проводить на нормативных режимах резания. Наиболее значимым моментом в технологическом процессе данной детали является возможность обработки на станках с ЧПУ. Обрабатываемые поверхности имеют простую конструкцию, поэтому нет необходимости в применении специального инструмента. Достаточно применения универсального режущего и измерительного инструментов. Доступ режущего инструмента к обрабатываемым поверхностям удобный. Допуски и граничные отклонения размеров отвечают стандартным значениям, что позволяет получать взаимозаменяемые детали.

Система расставления длин размеров обеспечивает наиболее короткую последовательность операций.

Для практической оценки технологичности исследуемой детали применяются следующие показатели:

Коэффициент использования материала

где q – масса детали, Q – масса заготовки (см. раздел 3).

Коэффициент точности обработки

где Аср - среднее значение квалитета точности размеров (см. чертеж детали).

Коэффициент шероховатости


где Бср - среднее значение показателя шероховатости (Ra) по рабочему чертежу детали

Проанализировав данные коэффициенты можно сказать, что деталь является технологичной.

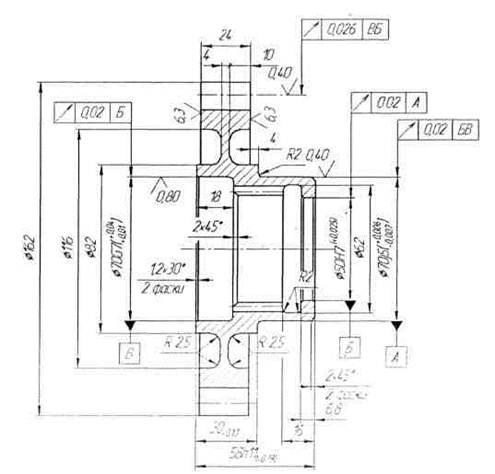

Эскиз детали приведен на рисунке 1.3, нумерация технологических поверхностей представлена на рис 1.4.

Рисунок 1.3 - Эскиз детали

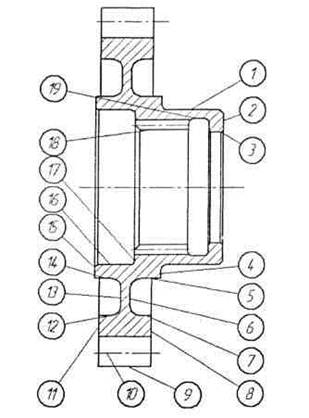

Рисунок 1.4 - Технологическая нумерация поверхностей.

1.4.2 Маршрут обработки поверхностей (МОП)

Исходные данные:

рабочий чертеж детали

заготовка штамповка на КГШП из стали 14ХГСН2МА-Ш

масса заготовки Q = 0,759 кг

тип производства - серийное

программа выпуска N = 5000 шт.

1.4.2.1 Определение (МОП) наружной цилиндрической поверхности мм

Характеристика детали: Тdд = 11 мкм; Rад = 0,4 мкм (Rzдет= 2,5 мкм), IT=5

Допуски для поверхности заготовки выбираем согласно источнику [1]

Заготовка  мм

Расчет необходимых уточнений, мкм:

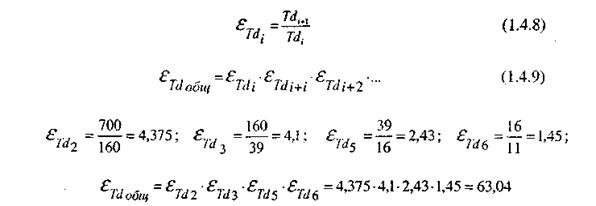

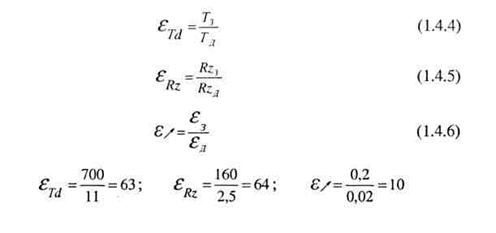

Для расчета количества переходов используется параметр ε Td = 63

Количество переходов приблизительно можно определить по формуле:


Разница квалитетов по точности и шероховатости:


Значения допусков по операциям [1]:

Tdзаг =700 мкм заготовительная операция

Td2 =160 мкм точение черновое

Td3 =39 мкм точение чистовое

Td5 =16 мкм шлифование черновое

Td6= 11 мкм шлифование чистовое

Расчет частных уточнений:


Таким же образом рассчитываем уточнения по шероховатости и по радиальному биению. Отсюда видно, что количество переходов, выбранное предварительно, хватит для получения поверхности данной точности.

Результаты расчетов сведены в табл. 1.3:

Таблица 1.3 - План обработки поверхности мм

Обрабатыв. поверхность Показатели точности Уточнение Кол-во переходов Разница квалитетов по точности МОП

Показ.

кач-ва

Уточнения
расч. прин. i Метод обработки Td Rz

εd

εR

ε

Rz = 2,5

IT = 5

Rz = 160

IT = 14

Td

Rz

63

64

10

3,5 4

ΔIT=IT14-IT5=9

IT16→IT12→IT19→IT7→IT6

1 Заготовит. 700 160 230 - - -
2 Сверление 160 50 53 3,2 1,6 4,3
3 Растачив. получист. 39 10 13 4,1 5 4,07
4 ТО - - - - - -
5 Шлифование черновое 16 5 5 2,43 2 2,6
6 Шлифование чистовое 11 2,5 3 1,45 2 1,67

1.4.2.2 Определение МОП внутренней цилиндрической поверхности Ø25H7(+0,021)

Характеристика детали: Тdд = 25 мкм, IT7 , Rад = 0.8 мкм (Rzдет=2,5 мкм)

Допуски для поверхности заготовки выбираем согласно источнику [1]:



Расчет необходимых уточнений, использую формулы (1.4.4), (1.4.5), (1.4.6):

Количество переходов согласно (1.4.7): Kd = 2 • lg64 = 3,68 Kd = 4

Разница квалитетов по точности и шероховатости:


Значения допусков по операциям [1]:

Tdзаг =700 мкм заготовительная операция

Td2 =160 мкм сверление

Td3 = 62 мкм растачивание получистовое

Td5 =39 мкм шлифование черновое

Td6=2l мкм шлифование чистовое

Расчет аналогичен п.4.1

Результаты расчетов сведены в табл. 1.4

Таблица 1.4- План обработки поверхности Ø25H7(+0,021)мм

Обрабатыв. поверхность Показатели точности Уточнение Кол-во переходов Разница квалитетов по точности МОП

Показ.

кач-ва

Уточнения
расч. прин. i Метод обработки Td Rz

εd

εR

ε

Ø25+0,.21

Rz = 2,5

IT = 7

Td

Rz

28

64 11,5

3,1 4

ΔIT=IT14-IT7=7

IT14→IT11→IT9→IT8→IT7

1 Заготовит. 700 160 230 - - -
2 Сверление 160 50 60 3,2 1,6 3,8
3 Растачив. получист. 62 10 30 2,5 5 2
4 ТО - - - - - -
5 Шлифование черновое 39 5 10 1,85 2 3
6 Шлифование чистовое 21 2,5 5 1,58 2 2

1.4.2.3 Определение МОП внутренней цилиндрической поверхности

мм

Характеристика детали: Тdд = 25 мкм, IT6, Rад = 0,8 мкм (Rzдет=2,5 мкм)


Допуски для поверхности заготовки выбираем согласно источнику [1]:

Заготовка  мм

Расчет необходимых уточнений, используя формулы (1.4.4), (1.4.5), (1.4.6):

Количество переходов согласно (1.4.7): Kd=2•lg64=3,68 Kd=4

Разница квалитетов по точности и шероховатости:

Значения допуском по операциям [1]:

Td заг =700 мкм заготовительная операция

Td2 =160 мкм сверление

Td3 =62 мкм растачивание получистовое

Td5 = 25 мкм шлифование черновое

Td6 = 25 мкм шлифование чистовое

Расчет аналогичен п.1.4.2.1

Результаты расчетов сведены в табл. 1.5


Таблица 1.5 - План обработки поверхности мм

Обрабатыв. поверхность Показатели точности Уточнение Кол-во переходов Разница квалитетов по точности МОП

Показ.

кач-ва

Уточнения
расч. прин. i Метод обработки Td Rz

εd

εR

ε

Rz = 10

IT = 11

Rz = 160

IT = 16

Td

Rz

43,75

64

11,5

3,28 4

ΔIT=IT14-IT7=7

IT14→IT11→IT9→IT8→IT7

1 Заготовит. 700 160 230 - - -
2 Сверление 160 50 53 3,2 1,6 4,33
3 Растачив. получист. 62 25 31 2,5 2 1,7
4 Шлифование черновое 25 10 8 2,4 2,5 3,8
5 Шлифование чистовое 25 2,5 2 1 4 4

1.4.2.4 Определение МОП длиннового размера 29 мм

Шероховатость поверхностей 1 и 2 Rад = 3.2 мкм (Rz дет = 10 мкм); Заготовка: Td = 130 мкм; Rz заг = 160 мкм; IT = 14

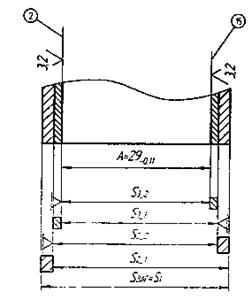

Рисунок 1.5 - Эскиз шестерни для определения МОП длиннового размера


Расчет необходимых уточнений, используя формулы (1.4.4), (1.4.5), (1.4.6):


Количество переходов согласно (1.4.7): Kd = 2·lg10 = 2 Kd = 2

Разница квалитетов по точности и шероховатости:


Значения допусков по операциям выбираем по источнику [1] как и в предыдущих пунктах п.1.4.2.1 и п.1.4.2.2

Все выбранные значения заносим в таблицу 1.6.

Обрабатыв. поверхность Показатели точности Уточнение Кол-во переходов Разница квалитетов по точности МОП

Показ.

кач-ва

Уточнения
расч. прин. i Метод обработки Td Rz

εd

εR

ε

2

15

Td

Rz


5,38

10

5

2 2

Поверхность 2: T14→IT12→IT11

Поверхность 15: IT14→IT12→IT11

1 Заготовит. 700 160 253 - - -
2

Точение черновое

(пов. 2,15)

210 50 70 3,3 3,2 3,6
3

Точение получистовое

(пов. 2,15)

130 25 43 1,6 2 1,62

1.4.3 Проектирование маршрута обработки заготовки

Маршрут обработки заготовки - это общий план, в котором на основе компоновки операций установлен состав и последовательность операций технологического процесса, указаны тип и модель станка, установлены технические комплексы поверхностей. МОЗ как этапный документ технологического процесса представляется в виде таблицы. Исходные данные: чертеж детали; эскиз заготовки; годовая программа выпуска N=5000 шт.; сведения о целевом назначении технологического процесса; справочно-нормативные материалы. Маршрут обработки заготовки представлен в таб. 1.7:

Таблица 1.7 - Маршрут обработки заготовки

Содержание и наименование операции Оборудование Эскиз установки
005

Заготовительная

(штамповка)

КГШП





010 ТО (нормализация) Печь

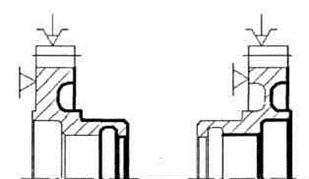

015 Токарная с ЧПУ АТПр-2М12С





020

Токарная с ЧПУ АТПр-2М12С




025 Токарная 16К20

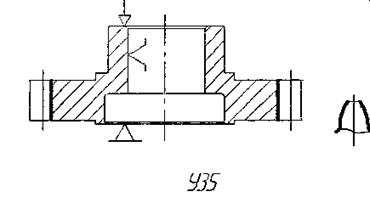

030 Шлифовальная 3М151




035 Зубофрезерная 5Е32




У35

040 Зубофрезерная Р251 У35
045 Слесарная Слесарный верстак
050 Моечная Моечная машина
055 Горизонтально-фрезерная 6Р83




060 Моечная Моечная машина
065 Контрольная

Контрольный

стол

070 Меднение под нитроцементацию Ванна
075 Нитроцементация Печь
080 Токарная АТПр-2М12СН




085 Долбежная 7Д430




090 Кругло-шлифовальная




095

Внутри-

шлифовальная

3К227А



100 Моечная Моечная машина
105 Зубо-шлифовальная 5851







110

Моечная Моечная машина
115 Контрольная

Контрольный

стол

120

Стабилизирующий

отпуск

140 Слесарная

Специальная

установка

145

Магнитный

контроль

УМДЭ-1000

1.4.4 Расчёт межоперационных припусков и технологических размеров

Исходными данными для определения припусков являются: материал, вид заготовки, ее масса и размеры, маршрут обработки поверхности, схема установки заготовки.

1.4.4.1 Определение припусков табличным методом и расчет операционных технологических размеров методом размерных цепей (метод Балакшина) для поверхности мм (наружная цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Точение черновое2zmin =1 мм

Точение чистовое2zmin = 0,2 мм

Шлифование черновое2zmin =0,15 мм

Шлифование чистовое2zmin =0,1 мм

Расчет максимальных значений размеров по переходам, начиная с последнего:

Расчетные значения di max необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Таблица 1.8 - Маршрут обработки для наружной поверхности мм (табличный метод расчета припусков)

I

Наименовани

технологич.

перехода

Расчетный размер Доп. Td, мм Значение размеров Значение припусков

Технологический

размер, мм

2zmin

мм

d, мм

dmax

мм

dmin

мм

2zmax

мм

2zmin

мм

1 Заготовительная

-

700 37,3 36,6 - -

2

Точение

черновое

1 35,671 160 35,67 35,512 1,788 1

3 Точение чистовое 0,2 35,311 39 35,311 35,272 0,201 0,2

4 ТО - - - - - - - -
5 Шлифование черновое 0,15 35,122 16 35,122 35,106 0,205 0,15

6 Шлифование чистовое 0,1 35,006 11 35,006 34,995 0,127 0,1


Расчет минимальных значений размеров по переходам, мм

Определение припусков по переходам, мм:

Проверочный расчет:

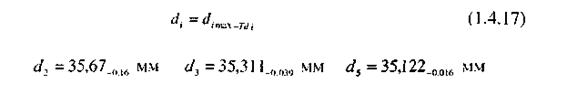

Определение исполнительных размеров:

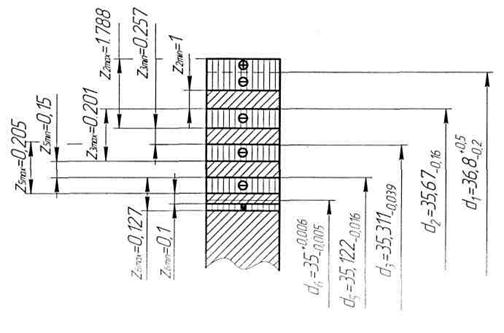

Расчетная схема представлена на рис. 1.9


Рисунок 1.9 - Расчетная схема (метод Балакшина)

1.4.4.2 Определение припусков табличным методом и расчет операционных технологических размеров для поверхности мм (внутренняя цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Сверление……………………………….2Zmin = 20 мм

Растачивание получистовое……………2Zmin =1 мм

Шлифование черновое………………….2Zmin =0,4 мм

Шлифование чистовое………………….2Zmin =0,08 мм

Расчет максимальных значений размеров по переходам выполняется по

формулам:


Расчет минимальных значений размеров по переходам, мм


Таблица 1.10 Маршрут обработки для наружной поверхности  (табличный метод расчета припусков)

Наименовани

технологич.

перехода

Расчетный размер Доп. Td, мм Значение размеров Значение припусков

Технологический

размер, мм

2zmin

мм

d, мм

dmax

мм

dmin

мм

2zmax

мм

2zmin

мм

1 Сверление 20 23,459 160 23,619 23,459 23,61 20

2

Растачивание

получистовое

0,8 24,419 62 24,481 24,419 1,031 0,8

3 ТО - - - - - - - -
4 Шлифование черновое 0,4 24,881 39 24,92 24,881 0,501 0,4

5 Шлифование чистовое 0,08 25 21 25,021 25 0,14 0,08

1.4.4.3 Расчет припусков табличным методом и определение операционных технологических размеров методом Кована для поверхности  мм (внутренняя цилиндрическая поверхность)

Назначение припусков [4]:

Растачивание черновое 2zmin=2 мм

Растачивание получистовое 2zmin=1 мм

Шлифование черновое 2zmin=0,4 мм

Шлифование чистовое 2zmin=0,08 мм

Расчет минимальных значений размеров по переходам, начиная с последнего.

Расчет максимальных значений размеров по переходам


В табл. 1.11 представлен маршрут обработки поверхности.

Проверочный расчет:



Таблица 1.11 Маршрут обработки для наружной поверхности  (аналитический метод расчета припусков)

Наименовани

технологич.

перехода

Расчетный размер Доп. Td, мм Значение размеров Значение припусков

Технологический

размер, мм

2zmin

мм

d, мм

dmax

мм

dmin

мм

2zmax

мм

2zmin

мм

1 Заготовительная - 30,575 700 31,275 30,575 - -

2

Растачивание

получистовое

2 33,275 160 33,435 33,275 2,86 2

3

Растачивание

получистовое

1 34,435 62 34,497 34,435 1,22 1

4 ТО - - - - - - - -
5 Шлифование черновое 0,4 34,895 25 34,92 34,895 0,485 0,4

6 Шлифование чистовое 0,08 35 25 35,025 35 0,13 0,08

1.4.4.4 Расчет припусков длиннового размера 10 мм методом размерных цепей

Предварительно необходимо составить маршрутную схему и примерный маршрут обработки.



Рисунок 1.6 Маршрут обработки поверхности

Технологические размеры определяются методом размерной цепи, мм


При выполнении технологических расчетов значения припусков нахожу табличным методом, используя источник [4]:

а)токарная черновая обработка zmin=1,2 мм на сторону

б)токарная получистовая обработка zmin=0,25 мм на сторону


Расчетные значения Simax необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Расчет минимальных технологических размеров и припусков по переходам, мм



Номинальный размер, мм:

Таблица 1.12 - Маршрут обработки длинновой поверхности 29 мм

I

Наименовани

технологич.

перехода

Расчетный размер Доп.Td, мм Значение размеров Значение припусков

Технологический

размер, мм

zmin

мкм

S, мм

Smax

мм

Smin

мм

zmax

мм

zmin

мм

1 Заготовительная

-

33,2 0,7 33,15 32,45 - -

2

Точение

получистовое

поверхности

2 1,2 31,25 0,21 31,25 31,04 2,11 1,2

15 1,2 29,84 0,21 29,84 29,63 1,62 1,2

3

Точение чистовое

поверхности

2 0,25 29,38 0,13 29,38 29,25 0,59 0,25

15 0,25 29 0,13 29 28,87 0,51 0,25

1.5 Проектирование операционной технологии

1.5.1 Расчет режимов резания на шлифовальную операцию (030)

Исходные данные:

деталь - Шестерня привода;

обрабатываемый материал - Сталь 14ХГСН2МА-Ш, σВ=1000 МПа;

заготовка - штамповка;

оборудование - круглошлифовальный станок мод. 3У151;

инструмент - круг шлифовальный 1 200x32x76 24А 40 С1 К5 35м/с 1кл ГОСТ 2424-88

Процесс обработки:

1.         Установить и закрепить деталь

2.         Шлифовать поверхность 9.

3.         Снять деталь

Характеристика станка (3М151)

Наибольшие размеры устанавливаемой заготовки:

диаметр, мм 270

длина, мм 700

Рекомендуемый диаметр (наибольший) шлифования, мм:

Наружного 60

Внутреннего -

Наибольшая длина шлифования, мм:

Наружного 700

Внутреннего -

Высота центров над столом, мм 125

Наибольшее продольное перемещение стола, мм 705

Частота вращения шпинделя, об/мин, шпинделя заготовки с бесступенчатым регулированием 50-500

Наибольшие размеры шлифовального круга, мм:

наружный диаметр 600

высота 100

Частота вращения шпинделя шлифовального круга, об/мин:

наружное шлифование 1590

внутреннее шлифование -

Скорость врезной подачи шлифовальной головки, мм/мин 0,1-4

Мощность электродвигателя, кВт 12

Габариты, мм

Длина 4605

Ширина 2450

Определение режимов резания

Стойкость шлифовального круга Т=5 мин [8, стр.625, карта 4].

Глубина резания принимается равной припуску на обработку t=0,1 мм




Рисунок 1.7 Операционный эскиз на операцию 030

Предварительно принимаю скорость вращения детали Vd=(18...35) м/с, принимаю Vd=30, используя источник [8, с 628, карта 6]. В связи с этим число оборотов детали, согласно формуле (1.5.1):


Для поверхности 9 ( D=81 мм)

По паспорту станка принимаю . При данном значении числа оборотов детали скорость ее вращения согласно формуле (1.5.2) составит:


Выбор поперечной передачи производится согласно источника [8]



где K1 - коэффициент, зависящий от припуска и точности; K1=0,63

[8, стр.629, карта 6]


К2 - коэффициент, зависящий от обрабатываемого материала и

диаметра обрабатываемою круга; К2=0,8 [8, стр.629, карта 6]

Расчет мощности резания, кВт:

где K1 - коэффициент, учитывающий твердость и ширину круга


К2 - коэффициент, учитывающий диаметр шлифования

K1=l,04, K2=l,l, [8, стр.630, карта 7]

NТАБЛ=0,30 кВт [8, стр.631, карта 8]

N=0,3·1,04·1,1=0,34 кВт

Расчет основного времени, мин:

 [8, стр.636, карта 12] - табличное время установившегося процесса


где K1 – коэффициент, учитывающий припуск и точность обработки

К2 - коэффициент, учитывающий материал и диаметр шлифовального круга.


где К - коэффициент, зависящий от материала заготовки и припуска

1.5.2 Расчет режимов резания на операцию № 035 зубофрезерная

Исходные данные:

Заготовка - штамповка ;

Прочность σ=1000 МПа;

Материал 14ХГСН2МА-Ш

Деталь - Шестерня привода; m=3; z=25; степень точности 6-В; HRC 30...42; угол наклона зубьев β=20

Инструмент - фреза червячная модульная цельная из быстрорежущей стали Р18, двухзаходная (К=2); Dф=70мм ГОСТ 9324-80





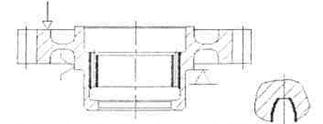

Рисунок 1.8 Эскиз операции зубонарезания

Характеристика зубофрезерного станка 5Е32

Наибольший размер обрабатываемой заготовки, мм

- диаметр 200

Набольшие размеры нарезаемых колес

- модуль 6

- длина зуба прямозубых колес 180

Частота вращения шпинделя, об/мин 75-500

Подача заготовки, мм/об

- вертикальная 0,45-120

- горизонтальная 0,1-1,6

Мощность электродвигателя, кВт 7,5

Габариты, мм

- длина 3150

- ширина 1815

Глубина резания

Поскольку после фрезерования предусматривается шлифование зубьев, то глубина резания будет равна полной высоте зуба 2,25-m за вычетом припуска под шлифование 2а. По таблице 3.11 стр. 59 [9] 2а=0,12 мм. Окончательно


Подача

где S0T - подача по таблице 3.4 стр.56 [9]; для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25 SOT=3 мм/об

Ks1 - коэффициент, учитывающий твердость заготовки (табл 3.5 стр56 [9])

Ks2 - коэффициент, учитывающий угол наклона зубьев (табл 3.5 стр56 [9])

Кs3 - коэффициент, учитывающий количество заходов фрезы (табл 3.5 стр56 [9])

Округляем до ближайшего нормативного значения по таблице 3.7 стр 57 [9]

Принимаем So=2,3 мм/об

Стойкость фрезы

По таблице 3.8 [9] при m=3 Т=160 мин

Скорость резания

где VT - табличная скорость ([7] карта 3-2 стр 148); для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25


K1 - коэффициент, зависящий от обрабатываемого материала ([7],карта 3-2 стр149)


К2 - коэффициент, зависящий от стойкости инструмента ([7] карта 3-2 стр149)


nф=(1000 • V)/(π • Dф)=(1000 • З6)/(3,14 • 70)=163,8 об/мин (1.5.7)

Уточняем по паспорту станка и принимаем nф=156 об/мин

Пересчитываем скорость резания




Мощность резания

где K1 зависит от механических свойств материала

К2 - зависит от состава материала

Кз - зависит от стойкости фрезы

К4 - зависит от количества заходов фрезы

Табличное значение мощности и коэффициенты выбираем по таблицам 3.9,3.10 стр 57 [9]


Необходимая мощность электродвигателя

где η - КПД станка

У данного станка N=7,5 кВт, что обеспечивает значительный резерв мощности

Основное машинное время


Где В – ширина нарезаемого венца


Lп –перебег 3…5 мм для косозубого колеса

1.5.3 К.р. №1 Расчет режимов резания на операцию №045 - токарная с ЧПУ

Исходные данные:

Заготовка - штамповка;

Прочность а=1000 МПа;

Материал 14ХГСН2МА-Ш;

Деталь - Шестерня привода;

Инструмент:                                                                                               Сверло центровочное комбинированное Ø5 Р6М5 ГОСТ 14952-75

Сверло спиральное 023,5 Р6М5 ГОСТ 2092-77

Резец проходной упорный с пластиной из твердого сплава

Т15К6 2101-0013 ГОСТ 18879-73; НхВ=25x16; φ=93°;

γ=0°; φ1=10°; г=1,5 мм.

Характеристика станка с ЧПУ АТПр 2М12С

Частота вращения шпинделя, об/мин 1-1780

Регулирование бесступенчатое

Мощность электродвигателя, кВт 7

Габариты, мм

Длина 4000

Ширина 1500

Применение автоматического оборудования способствует повышению эффективности машиностроительного производства. РТК (расчетно-технологическая карта) включает в себя числовую и геометрическую информацию, является документом для расчета управляющей программы и в общем виде содержит: операционный эскиз детали с изображением координатных осей и элементов приспособлений; графическое изображение траекторий движения инструментов; координаты исходной точки движения инструментов; информацию о номерах (кодах) инструментов или инструментальных блоков и др.

Исходными данными для разработки РТК и управляющей программы являются: операционный эскиз детали; материал; вид и размеры заготовки; объем партии деталей.

На операционном эскизе РТК выбирают начало системы отсчета и оси координат. Для станков токарной группы принята правая система координат "X - Z". Начало отсчета - точка пересечения осей координат. Ось Z - обычно ось вращения шпинделя, ось X чаще всего соединена с плоскостью планшайбы, патрона или с базовой поверхностью приспособления, входящего в комплект станка.

Система координат детали может изменяться и проходить через поверхности базирования детали на станке и через поверхности (отверстия), относительно которых заданы размеры.

Понятие "нулевая" точка суппорта - это в большинстве случаев положение суппорта, при котором происходит замена инструмента (смена инструментальных блоков, поворот резцедержателя или револьверной головки на другую позицию). Однако на практике производить отсчет перемещений от "нулевой" точки суппорта нерационально, поэтому обычно используют понятие "ноль" эталона, инструмента или резцедержателя. "Ноль" эталона - сечение точно обработанных взаимно перпендикулярных поверхностей призмы, установленной в блоке. "Ноль" инструмента – центр радиуса округления вершины резца; для сверл, зенкеров и разверток - это крайняя точка, лежащая на оси инструмента.


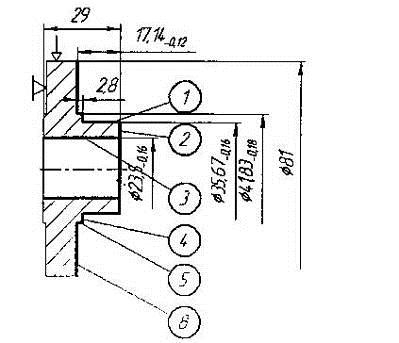

Рисунок 1.9 - Операционный эскиз на токарную операцию с ЧПУ


Переход 1 - Центрование отверстия 3

Глубина резания t=D/2=5/2=2,5 мм Подача


где S0T - табличная подача ([12] карта 27 стр. 270);

КИ - учитывает материал инструмента;

КФ - учитывает форму обрабатываемой поверхности;

КМ - учитывает материал детали.

Скорость резания


где VT - табличная величина скорости [12 карта 27 стр 270];

КМ - учитывает обрабатываемость материала;

КИ - учитывает свойства инструментального материала;

КФ - учитывает влияние главного угла в плане

КТ - учитывает вид обработки

КЖ - учитывает жесткость системы

КП - учитывает состояние обрабатываемой поверхности

КО - учитывает влияние СОЖ ([12] табл. 43 стр. 247)

Частота вращения шпинделя


По станку назначаем п = 800 об/мин



Мощность резания, кВт


где NТАБЛ - табличное значение мощности резания [12 карта 42 стр. 286]

NР=0,l

Основное время, мин




Переход 2 - Сверление отверстия 3

Подача

S0=S0T•КИ•КФ•КМ=0,4•1•0,7•0,9=0,25 мм/мин

Скорость резания

V=31•0,72•1•0,87•1•0,9•1•1=17 м/мин

Частота вращения шпинделя


Принимаем частоту вращения по паспорту станка

n=225 об/мин

VД=3,14•23,5•225/1000=16,6 м/мин

Сила резания, Н

РХ=1130•1,63•1•1•0,9•0,87=1442


Основное машинное время


Переход 3 - Точение поверхностей 2, 4, 5, 8 по контуру

Глубина резания

t = 1 мм

Подача



Скорость резания

Частота вращения шпинделя


По станку назначаем n=175 об/мин


Сила резания


где СР - постоянный коэффициент


х=1, у=0,75, n=-0,15 - показатели степени


где КМ - учитывает обрабатываемый материал;

Кφ - учитывает влияние главного угла в плане;

Kγ - учитывает влияние переднего угла;

Кλ - учитывает влияние угла наклона режущей кромки;

Кr - учитывает радиус резца.

Основное машинное время


Суммарное время на операцию ТО=0,14+0,72+1,02=1,88 мин

В серийном производстве нормой времени на операцию является штучно-калькуляционное время.

1.5.4 Техническое нормирование операций.

К.р. №2 Расчет штучно-калькуляционного времени на операцию.

Штучно-калькуляционное время на операцию определяется по формуле, мин:


где Тшт - штучное время, мин

Тпз - подготовительно-заключительное время, мин

n - количество деталей в партии, n=100 шт.

Подготовительно-заключительное время в серийном производстве берется для партии запуска. Подготовительно-заключительное время включает в себя:

-время на перенастройку и переналадку оборудования для обработки партии деталей нового наименования

-время на наладку инструмента

-время на получение сменного задания

-время на получение инструментов, приспособлений

-время на установку приспособления, копира

-время на пробную обработку детали

-время на установку и перемотку перфоленты

где tо - суммарное время на операцию, мин;

tвсп - вспомогательное время, мин;

to6c -время на обслуживание рабочего места, мин

tвсп=tуст+tсн+tпереуст+tконтр+tсм_инст+tв_подв

где tуст - время на установку заготовки, мин;

tсн - время на снятие заготовки, мин;

tпереуст - время на переустановку детали или инструмента, мин;

tконтр - время на контрольные измерения, мин;

tсм_инст - время на смену инструмента, мин;

tв_подв - время на быстрые подводы инструмента в зону резания и быстрые отводы из этой зоны, мин.

Существует также понятие оперативное время. Оперативное время рассчитывается по формуле:



где аобс - процент от оперативного времени, затрачиваемый на организационное обслуживание рабочего места


аотд - процент от оперативного времени, затрачиваемый на отдых и естественные надобности


1.5.5 Операция зубофрезерная (035)

Основное суммарное время на операцию to = 2,2 мин Штучное время


где То - основное время;

ТВ – вспомогательное;

ТПР – прибавочное.


где ТУ - время на установку и закрепление детали ([2] табл. 5.5 стр. 199);

ТУ' - время на установку и закрепление следующей детали;

ТУПР - время на управление станком ([2] табл. 5.9 стр. 205);

ТКОНТР - время на контрольные измерения (ТКОНТР=0,05 мин; оно меньше То, значит его можно не учитывать)


Подготовительно-заключительное время ТП-З включает [8, стр.422, карта 56]

- время на наладку станка 16 мин;

- время на установку фрезы 7 мин;

- время на получение инструмента и приспособления 10 мин.


1.5.6 Техническое нормирование на круглошлифовальную операцию (030)

Основное суммарное время на операцию tО =0,32 мин

Подготовительно-заключительное время:

Получение исполнителем наряда, работы, инструмента, и приспособлений 7,0 мин

Время на крепление заготовки в центрах [8, стр.646, карта 20]

8,0 мин

Правка шлифовального круга - диаметр [8, стр.646, карта 20]

1,5 мин



Вспомогательное время:

Время на установку, снятие детали [8, стр.639, карта 15] tУСТ=tCH=0,26 мин Поставить и снять хомутик [8, стр.639, карта 14] составляет 0,18 мин.

Время, связанное с переходом при шлифовании наружных цилиндрических поверхностей [8, стр.641, карта 17] - 0,24 мин

Время на измерения (шаблон) [8] - 1,1 мин


Время на обслуживание рабочего места, отдых и естественные

надобности

Пользуясь источником [8, стр.423, карта 57] время на обслуживание рабочего аобс=2% от оперативного времени.

Время на отдых и естественные надобности при выполнении работ с механической подачей составит аотд=4 % от оперативного времени. Тогда время на обслуживание рабочего места, отдых и естественные надобности будет равно согласно формуле (9.5)


Штучное время на операцию, мин:



Штучно-калькуляционное время на операцию, мин:


1.5.7 Техническое нормирование на операцию № 015

Основное время tО=1,88 мм

Подготовительно- заключительное время:


где Тп-з1 – затраты времени на:

- получение технологической документации 8 мин;

- инструктаж мастера 4 мин;

- установку рабочих органов станка 5 мин;

- установку перфоленты 3 мин;

Тогда Тп-з1=8+4+5+3=20 мин ([5] табл. 13 стр. 609)

Тп-з2 - затраты, учитывающие дополнительные работы 6 мин ([5] табл. 13 стр. 609)

Тп-з3=5 мин

Тп-з3=20+6+5=31 мин

Вспомогательное время:

Тв=Тву+Тмв мин (1.5.22)

Тву - время на установку и снятие заготовки

Тву=0,18·2=0,36 мин ([2] табл. 5.1 стр. 197)

Тмв - машинно-вспомогательное время

Тмв=Твкл+Тпов р г+Тподв/отв=0,01+2-0,04+6-0,025=0,24 мин (1.5.23)


Твкл - на включение станка;

Тпов р г - на поворот револьверной головки;

Тподв/отв - на быстрый подвод/отвод резца;

Тобс - время на обслуживание рабочего места;

Тп - время на личные потребности;

Тв=0,36+0,24=0,6 мин

Время на обслуживание рабочего места, отдых и естественные надобности

Пользуясь источником [8, стр.136, карта 49] время на обслуживание

рабочего места при работе фрезами из стали, для станка с высотой центров 150 мм аобс=4% от оперативного времени.

Время на отдых и естественные надобности при выполнении работ с механической подачей составит аотд=4 % от оперативного времени. Тогда время на обслуживание рабочего места, отдых и естественные надобности будет равно согласно формуле (9.5)


Штучное время на операцию, мин


Штучно-калькуляционное время на операцию, мин



2. Конструкторская часть

2.1 Конструирование рабочего приспособления

Схема для расчета погрешности базирования и силы зажима в рабочем приспособлении представлена на рис.2.1

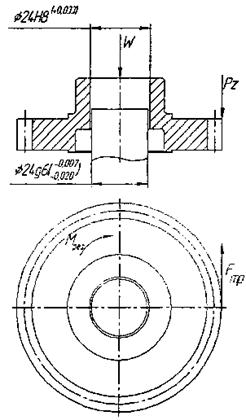

Рисунок 2.1- Схема для расчета погрешности базирования и силы зажима в рабочем приспособлении

При установке детали на жесткий цилиндрический палец и плоскость (как в данном случае) погрешность установки рассчитывается по формуле 2.1.1



где εб - погрешность базирования

εз - погрешность закрепления; в данном случае εз=0


Тп -допуск на палец

То - допуск на базовое отверстие

Δ - величина радиального гарантированного зазора для свободной установки детали. Т. к. посадка на палец выполнена в системе отверстия, то величина 2Δ будет равна верхнему отклонению поля допуска на палец. Значит 2Δ=0,007 мм


2.1.1 Расчет силы зажима в приспособлении

Данная схема установки не учитывает трение в точке приложения силы

зажима W. Исходная величина расчетов - суммарный момент резания (ΣМрез), действующий на заготовку в процессе обработки.

Условие статического равновесия


где


 откуда


f- коэффициент трения покоя f=0,25 ([1] табл 4.18 стр 149)


Pz- сила резания при зубофрезеровании


Ср - постоянный коэффициент; х,у -показатели степени ([1] табл 4.15 стр


Действительная сила зажима


Где К - коэффициент запаса закрепления ([1] стр 139)


К0 - гарантированный коэффициент запаса закрепления

К1 - коэффициент, учитывающий наличие случайных неровностей на

поверхности детали

К2 - коэффициент, учитывающий увеличение сил резания из-за

прогрессивного износа инструмента

КЗ - характеризует зажимное приспособление с точки зрения постоянства

развивающих сил

К4 - учитывает механизацию зажимных приспособлений

К5 - характеризует удобство размещения рукоятки для ручных зажимов

Кб - характеризует постоянство положения заготовки.

2.1.2 Расчет приспособления на прочность

Целью данного расчета является определение слабого звена в рабочем приспособлении для фрезерования шпоночного паза и проверка принятого размера звена допустимо возможному размеру, предусматривающему благоприятное (безотказное) функционирование всего механизма в целом при усилиях, возникающих в процессе резания.

Проанализировав выбранный вариант исполнения рабочего приспособления, можно прийти к выводу, что слабым звеном в данной конструкции является элемент 1 (см. Рис. 2.2).

Слабое звено 1 работает на сжатие. Согласно выше проведенным расчетам, на него действует сила W=1370 H, создаваемая поршнем 2 гидроцилиндра 3 (см. рис. 2.2).

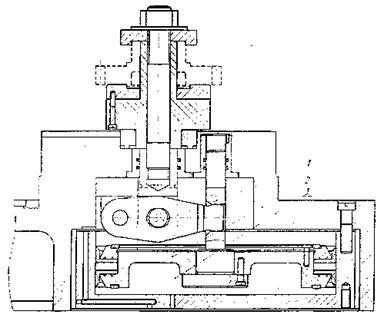

Рисунок 2.2 - Рабочее приспособление для зубофрезерования


Допустимый диаметр слабого звена d' определяется по следующей зависимости:


где С - коэффициент (для цилиндрических сопряжений С=1,4)

W - сила зажима (W=1370 H)

[σр] - допускаемое напряжение при сжатии (для стали 40Х при

пульсирующей нагрузке [σр]=100 МПа)

Допустимо возможный диаметр сечения слабого звена будет равен:


Выбранное значение диаметра слабого звена равняется d = 10 мм и, в свою очередь, отвечает требованиям, предъявляемым со стороны теории сопротивления материалов нагрузкам, возникающим при сжатии.

2.2 Контрольное приспособление

На листе 6 графического материала представлено приспособление для контроля биения профиля зубьев колеса (Шестерни привода) по делительному диаметру. К контрольному столу крепится оправка 9 с надетой на нее втулкой 4. На втулке 4 крепится контролируемая деталь по посадке с зазором для возможности свободного проворота. Базой в данном случае является посадочное отверстие детали. На столе также закрепляется стоика 12, по которой может перемещаться индикатородержатель 6 при ослаблении соответствующею винта. Таким образом ножка индикатора подводится к поверхности, которую необходимо проконтролировать, и выставляется на 0. Затем деталь проворачивается на 180° вручную; при этом ножка индикатора находится в постоянном соприкосновении с контролируемой поверхностью детали. Показания индикатора фиксируются через определенный интервал. Величиной биения будет разница между максимальным и минимальным показаниями индикатора.


3. Проектирование технологической линии обработки детали

Расчет количества технологического оборудования

Таблица 3.13 - Сводная таблица норм времени

N опер. Наименование операции Модель станка

t0,мин

мин
005 Заготовительная (штамповка) КГШП - -
010 ТО (нормализация) Печь - -
015 Токарная с ЧПУ АТПр2М12С 1,88 3
020 Токарная с ЧПУ АТПр2М12С 1,3 1,75
025 Токарно-винторезная 16К20 0,25 0,54
030 Шлифовальная ЗМ151 0,32 2,42
035 Зубофрезерная 5Е32 2,2 3,03
040 Зубофрезерная Р251 2,2 3,03
045 Слесарная Верстак слесарный - -
050 Моечная Моечная машина - -
055 Горизонтально-фрезерная 6Р83 0,4 0,73
060 Моечная Моечная машина - -
065 Контрольная Стол контрольный - -
070 Меднение Ванна - -
075 Нитроцементация Печь - -
080 Токарная АТПр2М12СН 3,5 4,7
085 Долбежная 7Д430 2,3 3,97
090 Круглошлифовальная ЗМ151| 0,29 0,61
095 Внутришлифовальная ЗК227А 1,52 3,25
100 Моечная Моечная машина - -
105 Зубошлифовальная 5851 4,25 8,5
110 Моечная

Моечная

машина

- -
115 Контрольная Стол контрольный - -
120 Стабилизирующий отпуск Печь - -
125 Слесарная Верстак слесарный - -
130 Магнитный контроль УМДЭ-1000
135 Контрольная Стол контрольный - -

Определение количества станков, шт.


где N = 5000 шт. - годовая программа выпуска

Фэф - эффективный годовой фонд работы оборудования при 40-часовой

рабочей неделе Фэф=4015 часов (2 смены):


Коэффициент загрузки станков на участке:


Средний коэффициент загрузки оборудования


В табл. 3.14 представлены результаты расчетов количества станков, коэффициенты их загрузки, а также расчеты необходимой численности основных рабочих мест.


Годовая программа выпуска N = 5000 шт. Номер операции Модель станка

turr-к

С'р

Ср

К3

Р'

Р

015 АТПр 2М12С 3 0,062 1 0,062 0,11 1
020 АТПр 2М12С 1,75 0,036 1 0,036 0,06 1
025 16К20 0,54 0,011 1 0,011 0,02 1
030 3М151 2,42 0,050 1 0,050 0,09 1
035 5Е32 3,03 0,062 1 0,062 0,11 1
040 Р251 3,03 0,062 1 0,062 0,11 1
055 6Р12 0,73 0,015 1 0,015 0,02 1
080

АТПр

2М12СН

4,7 0,097 1 0,097 0,17 1
085 7Д430 3,97 0,082 1 0,082 0,14 1
090 3М151 0,61 0,012 1 0,012 0,02 1
095 3К227А 3,25 0,067 1 0,067 0,12 1
105 5851 4,25 0,088 1 0,088 0,15 1

Расчет необходимой численности основных рабочих мест


где N = 5000 шт. - годовая программа выпуска

Ф - эффективный годовой фонд рабочего Ф = 1860 часов

Квн - коэффициент выполнения нормы, Квн = 1,2


Рассчитываем размеры участка

Так как станки на участке среднего размера то расстояние между ними принимаем 900 мм. Количество станков 12, то длина участка может быть определена следующим образом:



Так как длина участка не превышает 72000 мм, то станки располагаем в один ряд.

Сетку колонн на участке принимаю 12x24м


Заключение

В курсовом проекте разработан технологический процесс механической обработки детали "Шестерня привода" в условиях серийного производства при заданной программе выпуска N=5000 шт. При этом были произведены выбор заготовки и ее экономическое обоснование; разработан МОП для основных поверхностей детали; выбрано оборудование с учетом типа производства и размеров детали.

В курсовом проекте подробно разработаны четыре операции (назначены режимы резания, произведено нормирование). Спроектировано рабочее приспособление для сверления сквозных отверстий. В результате проектирования участка механической обработки определены:

- количество оборудования;

- численность рабочих;

- выполнена планировка и определены общие и удельные площади участка.

В соответствии с технологическим процессом заполнены карты заготовки; маршрутная и операционная карты (на 4 операции), карты эскизов и контрольная карта.


Перечень ссылок

1.       Справочник технолога-машиностроителя. В 2-х т. Т1, Под ред. А.Г.Косиловой и Р.К.Мещерякова, 4-е изд., перер. и доп. - М.: Машиностроение, 1986. 656 с.

2.       Справочник технолога-машиностроителя. В 2-х т. Т2, Под ред. А.Г.Косиловой и Р.К.Мещерякова, 4-е изд., перер. и доп. - М.: Машиностроение, 1985. 496 с.

3.       Методичні вказівки до практичних занять з технології машинобудування (розділ - проектування технологічних npoцeciв) / Укл. В.Д. Хорошков, О.В. Алексеенко- Запоріжжя. ЗДТУ, 1999 р. -76 с.

4.       Додатки з технології машинобудування / Укл. В.Д. Хорошков. Д.В.Павленко - Запоріжжя, ЗДТУ, 2000 р. -80 с.

5.       Руденко П.О., Плескач В.М., Харламов Ю.О. Технологічні методи виробництва заготовок деталей машин: Підручник, за ред. Доц. В.М. Плескача.-Дніпропетровськ: Наука i Освіта, 1999.-254 с, iл. 128

6.       Допуски и посадки. Справочник. В 2-ч. / В.Д. Мягков, М.А.Палей, А.Б. Романов / - Л.: Машиностроение, 1983. 4.1. - 543 с.

7.       Допуски и посадки. Справочник. В 2-ч. / В.Д. Мягков, М.А.Палей, А.Б. Романов / - Л.: Машиностроение, 1983. 4.2. - 448 с.

8.       Е.И. Стружестрах. Справочник нормировщика-машиностроителя. В 4-х томах. - М., Т.2. 1961. - 890 с.

9.       Методичні вказівки до дипломного проектування з технології авіадвигунобудування і машинобудування для студентів спеціальностей "Технології машинобудування " та "Двигуни та енергетичні установки літальних апаратів" ycix форм навчання. /Склали: Яценко В.К., Ципак B.I. та інші - Запоріжжя, ЗДТУ, 2000. -245 с.

10.    Режимы резания металлов. Справочник. Под ред. Ю.В. Барановского. М.: Машиностроение, 1972.

11.    Горбацевич А.Ф., Ширц В.А. Курсовое проектирование по технологии машиностроения. М.: Высшая школа, 1983

12.    Режимы резания металлов. Справочник. Под ред. Ю.В.Барановского. М.: Машиностроение, 197, Режимы резания металлов. Справочник. Под ред. Ю.В.Барановского. М.: Машиностроение, 1972

13.    Методичні вказівки до практичних занять з дисципліни "Технологія машинобудування "(розділ - проектування зубообробних процесів) Укл. В.Д. Хорошков - Запоріжжя, ЗДТУ, 2003

14.    Методичні вказівки до практичних занять з дисцрпліни "Технологія машинобудування" розділ - розрахунок режимів різання i нормування для операцій виконаних на верстатах- автоматах і напівавтоматах) / Укл. О.В. Алексеенко - Запоріжжя, ЗДТУ, 2003



© 2009 РЕФЕРАТЫ
рефераты
